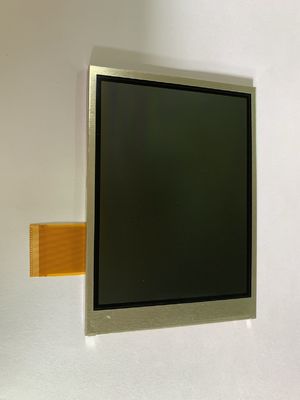

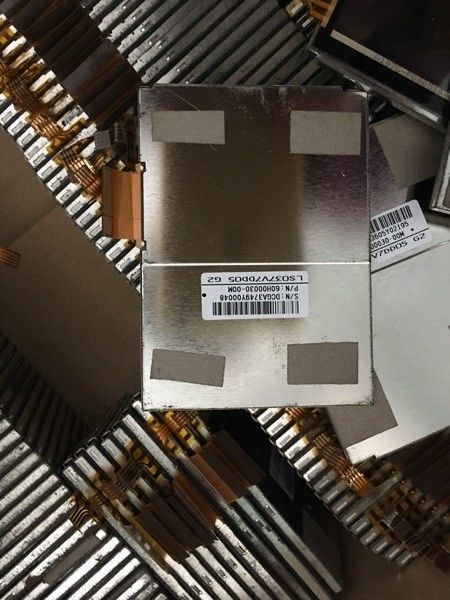

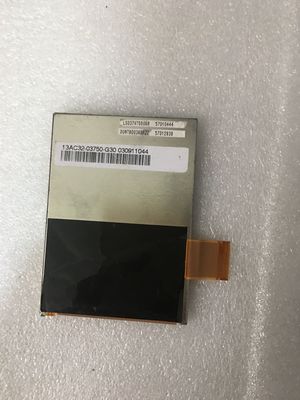

Détails sur le produit:
|
modèle: | LS037V7DD06R | Éclat: | ² de 100 cd/m |
---|---|---|---|
Résolution: | 480 (RVB) ×640, VGA, 217PPI | type de panneau: | CG.-silicium, LCM |
Ouverture d'encadrement: | 59,8 (W)×78.5 (H) millimètre | Taille d'ensemble: | 65 (W)×90 (H) millimètre |
Taille: | 3,7" | Interface de signal: | RVB parallèle (1 ch, 6 mordus), 51 bornes FPC |
Fréquence: | 60HZ | Environnement: | Temp de opération. : -10 | °C 60 ; Temp de stockage. : -20 | °C 70 |
Surligner: | Panneau industriel d'affichage à cristaux liquides de CCFL LVDS,Affichage de TFT LCD de dièse de QVGA |
Série LS037 LS037V7DD06R LS037V7DD06 LS037V7DD05
Données de base : | Marque | Name modèle | Type | Alias modèle |
---|---|---|---|---|
DIÈSE | LS037V7DD06R | CG.-silicium, LCM | - | |
Estimations maximum : | RoHS | Température de fonctionnement | Température de stockage | Niveau de vibration |
-10 | °C 60 | -20 | °C 70 | - |
Taille de l'écran : | 3,7" | |||
---|---|---|---|---|
Caractéristiques de pixel : | Nombre de pixel | Format de pixel | Dot Pitch (H×V) | Lancement de pixel (H×V) |
480 (RVB) ×640, VGA | Rayure verticale de RVB | 0.039×0.117 millimètre | 0.117×0.117 millimètre [217PPI] | |
Taille mécanique : | Zone d'exposition (H×V) | Ouverture d'encadrement (H×V) | Dimension hors-tout (H×V) | Profondeur globale |
56.16×74.88 millimètre | 59.8×78.5 millimètre | 65×90 millimètre | 3,35 millimètres | |
Caractéristiques d'ensemble : | Forme de forme | Allongement (H : V) | Orientation | Formez le style |
Rectangle plat | 3:4 | Type de portrait | ||
L'autre Spéc. : | La masse | Couverture de panneau | Préparation de surface | |
39.0g | - | - |
Signal électrique : | Tension d'entrée | Courant d'entrée | Puissance | |||
---|---|---|---|---|---|---|
5.0/3.3/8.0/-4.0/-8.0V (type.) (VSHA/VSHD/VDD/VSSD/GVSS) | 5.5/2.3/0.7/0.6/0.1mA (type.) (ISHA/ISHD/IDD/ISSD/GISS) | - | ||||
Tension pour des signaux d'affichage : | 0≤VIL≤0.2VSHD ; 0.8VSHD≤VIH≤VSHD | |||||
Caractéristiques d'interface : | Type de signal | Type physique | Position d'interface | |||
RVB parallèle (1 ch, bit 6) | FPC | - | ||||
Détail d'interface : | Marque | Name modèle | Quantité | Goupilles | Pin Pitch | Pin Configuration |
PCs 1 | 51 bornes | 0,3 millimètres |
Données de base : | Luminance | Mode de travail | Rapport de contraste |
---|---|---|---|
² de 100 cd/m (type.) | TN, normalement blanc, Transflective | 5:1 (transmissif) de 100:1 (type.) (type.) (réfléchi) | |
Bonne vue à | Angle de visualisation | Temps de réponse | |
6 heures | 40/40/40/40 (type.) (CR≥10) | 30/50 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur : | Couleur de soutien | Coordonnée de couleur |
9480K | 262K (6-bit) | X : 0,280 ; Y : 0,300 | |
Représentation : | technologie 3D | Visibilité extérieure | Réflectivité |
- | Lumière du soleil lisible | 4.0/6.0% (mn/type.) |
Caractéristiques de contre-jour : | Type | Position | La vie (heures) | Quantité | Forme | Remplacement |
---|---|---|---|---|---|---|
WLED | Type de balisage du bord de piste | - | - | 1 ficelle | - | |
WLED électrique : | Tension d'entrée | Courant d'entrée | Puissance | |||
32.4/37.8V (type. /Max.) | 15/20mA (type. /Max.) | 486mW (type.) | ||||
Caractéristiques d'interface : | Conducteur State de WLED | Type physique | Position d'interface | |||
Non | Inclus dans l'interface de signal de panneau | - |
La vitesse de régénération : | 60Hz |
---|---|
Balayage inverse : | Oui (U/D, L/R) |
Boîte de paquet : | Quantité | Poids | Taille (L×W×H) |
---|---|---|---|
100 PCs/boîte | 7,9 kilogrammes | 575×360×225 millimètre (L×W×H) |
LS037V7DD06R soutient l'affichage 480 (RVB) ×640 (VGA) avec l'allongement du 3:4 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 56,16 (W)×74.88 (H) millimètre, taille d'ensemble de 65 (W)×90 (H) millimètre, regardant la taille de secteur de 59,8 (W)×78.5 (H) millimètre, poids net de 39.0g. Comme TN, normalement blanc, produit de Transflective LCM, boîte de LS037V7DD06R fournit le rapport transimissive de contraste de 100:1 d'éclat d'affichage de ² de 100 cd/m, rapport réfléchissant de contraste de 5:1 (type.), 40/40/40/40 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 30/50 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste, conducteur externe de contre-jour est nécessaire en plus. LS037V7DD06R utilise RVB parallèle (1 ch, bit 6) comme il est le système d'entrée de signal, qui s'est relié par 51 bornes FPC à la tension d'alimentation électrique de 5.0/3.3/8.0/-4.0/-8.0V (le type.)
