Détails sur le produit:
|
Modèle de panneau: | LQ133M1JW02 | taille de panneau: | 13.3inch |
---|---|---|---|
Angle de visualisation: | 89/89/89/89 | ÉCLAT: | ² de 330 cd/m (type.) |
RÉSOLUTION: | 1920 (RVB) × 1080, FHD, 166PPI | Environnement: | Temp de opération. : 0 | °C 50 ; Temp de stockage. : -20 | °C 60 |
Interface de signal: | informatique (2 ruelles), eDP1.3, HBR1 (2.7G/lane), connecteur mâle 30 | Type de lampe: | 8S8P WLED, heures 10K, avec le conducteur de LED |
Surligner: | Panneau de LVDS TFT LCD,Affichage de TFT LCD de dièse de SVGA |
LQ133 série LQ133M1JW03 LQ133M1JW02 LQ133M1JW01
Caractéristiques de pixel : | Résolution | 1920 (RVB) ×1080, FHD | Dot Pitch (millimètres) | 0.051×0.153 (H×V) |
---|---|---|---|---|
Format de pixel | Rayure verticale de RVB | Lancement de pixel (millimètres) | 0.153×0.153 (H×V) [166PPI] | |
Taille mécanique : | Secteur actif (millimètres) | 293,76 (H) × 165,24 (V) | Région d'encadrement (millimètres) | - |
Décrivez faible. (millimètre) | 305,2 (H) × 188,1 (V) | Profondeur (millimètres) | 2.5/2.85 (type. /Max.) | |
Caractéristiques d'ensemble : | Style de forme | Rectangle plat | Forme d'ensemble | Mince (appartement de PCBA, T≤3.2mm) |
Allongement | 16:9 (H : V) | Orientation | Type de paysage | |
Support : | Sans | |||
L'autre Spéc. : | Poids | 225g (maximum) | Traitement | Revêtement anti-éblouissants et durs (3H) |
Données de base : | Luminance (² de cd/m) | 330 (type.) | Rapport de contraste | 1000:1 (type.) (transmissif) |
---|---|---|---|---|
Angle de visualisation | 89/89/89/89 (type.) (CR≥10) | Mode d'affichage | IPS, normalement noir, transmissif | |
La meilleure vue dessus | Symétrie | Réponse (Mme) | 25 (type.) (Tr+Td) | |
Représentation de couleur : | Coordonnée blanche | X : 0,313 ; Y : 0,329 | Couleurs d'affichage | 16.7M (à 8 bits) |
La température de couleur | 6485K | Uniformité blanche | 1.25/1.40 (type. /Max.) (5 points) | |
1931 couleur Gamlt : | Rapport de NTSC | 71% | sRGB | couverture 100% |
Adobe RVB | couverture de 74% | DCI-P3 | couverture de 74% | |
Rec.2020 | couverture de 53% | Remarques | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Signal électrique : | Approvisionnement de tension | 3.3V (type.) | Approvisionnement actuel | 180/270mA (type. /Max.) | ||
---|---|---|---|---|---|---|
Consommation | 0.59W (type.) | |||||
Type de signal : | informatique (2 ruelles), eDP1.3, HBR1 (2.7G/lane) | Tension de signal | - | |||
Caractéristiques d'interface : | Position | Type | Connecteur | |||
Détail d'interface : | Marque | Modèle | Quantité | Goupilles | Lancement | Pin Configuration |
I-PEX | 20455-030E-12 | PCs 1 | 30 bornes | 0,5 millimètres | EDP-30P2L-020A |
Caractéristiques de contre-jour : | Forme | 8 ficelles | Type | WLED | Position | Type de balisage du bord de piste |
---|---|---|---|---|---|---|
Remplacement | - | Quantité | 8S8P | Temps de la vie | 10K (type.) (heures) | |
Caractéristiques d'interface : | Position | - | Type | Inclus dans l'interface de signal de panneau | ||
Conducteur de contre-jour : | Avec le conducteur de LED | |||||
Conducteur Electrical : | Approvisionnement de tension | 7.0/12.0/21.0V (mn/type. /Max.) | Approvisionnement actuel | 299/341mA (type. /Max.) | ||
Consommation | 3.59W (type.) |

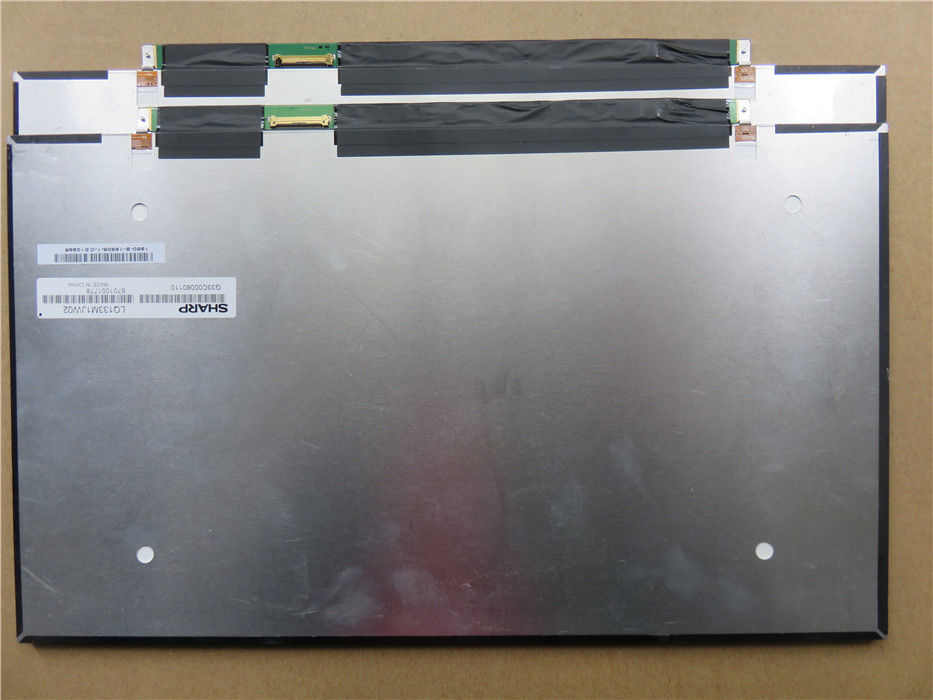

LQ133M1JW02 soutient l'affichage 1920 (RVB) ×1080 (FHD) avec l'allongement du 16:9 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 293,76 (W)×165.24 (H) millimètre, taille d'ensemble de 305,2 (W)×188.1 (H)×2.85 (D) millimètre, avec le treament extérieur de revêtement anti-éblouissant et dur (3H), poids net de 225g (maximum), stype de forme de mince (appartement de PCBA, T≤3.2mm). Comme IPS, le produit normalement noir et transmissif de LCM, la boîte LQ133M1JW02 fournit le rapport transimissive de contraste de 1000:1 d'éclat d'affichage de ² de 330 cd/m, 89/89/89/89 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur la symétrie, et le temps de réponse (type.) (Tr+Td) de la gamme de gris de Mme 25 ou de l'éclat du sous-pixel est déterminé avec un signal à 8 bits de gamme de gris pour chaque point, de ce fait présentant une palette de couleurs de 16.7M, aussi avec la représentation de la gamme 100% (sRGB) de couleur. Ce produit a adopté 8S8P WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 10K, avec le conducteur de LED.
