Détails sur le produit:
|

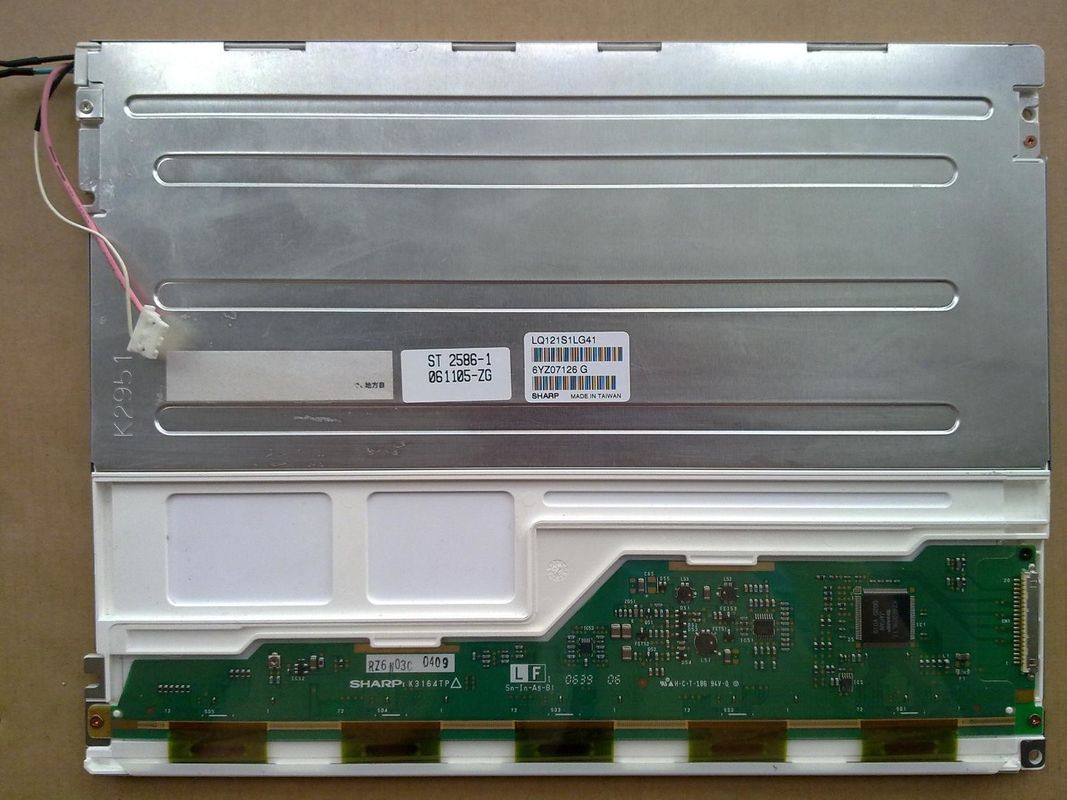

Taille diagonale: | 12,1 POUCES | Modèle: | LQ121S1LG41 |
---|---|---|---|
Luminance: | ² de 370cd/m | Format de pixel: | 800 (RVB) ×600 [SVGA] 82PPI |
Type d'interface: | LVDS (1 ch, bit 6), connecteur mâle 20 | Source lumineuse: | CCFL [2 PCs], heures 50K, SANS conducteur |
Environnement: | Température de fonctionnement : -10 | °C 65 ; Température de stockage : -30 | °C 70 | Angle de visualisation: | 70/70/50/60 |
Surligner: | Affichage de LVDS TFT LCD,Affichage d'affichage à cristaux liquides d'intense luminosité de WLED |
LQ121 série LQ121S1LG45 LQ121S1LG44 LQ121S1LG42 LQ121S1LG41 LQ121S1LG0A
Taille de panneau : | 12,1 pouces | |||
---|---|---|---|---|
Caractéristiques de pixel : | Résolution | Disposition de pixel | Dot Pitch (W×H) | Lancement de pixel (W×H) |
800 (RVB) ×600, SVGA | Rayure verticale de RVB | 0.1025×0.3075 millimètre | 0.3075×0.3075 millimètre [82PPI] | |
Taille mécanique : | Secteur actif (W×H) | Région d'encadrement (W×H) | Dimension d'ensemble (W×H) | Profondeur d'ensemble |
246×184.5 millimètre | 249.0×187.5 millimètre | 276×209 millimètre | 11,0 (maximum) millimètres | |
Caractéristiques d'ensemble : | Style de forme | Allongement | Orientation | Formez le style |
Rectangle plat | 4:3 (W : H) | Type de paysage | ||
Fixation : | Trous de montage de visage (2-Φ3.4, 2-R1.7) sur l'encadrement gauche et droit | |||
D'autres caractéristiques : | Couverture de panneau | Poids | Surface | |
- | 660g (maximum) | Revêtement anti-éblouissants et durs (3H) |
Données de base : | Éclat | Mode opérationnel | Rapport de contraste |
---|---|---|---|
² de 370 cd/m (type.) | TN, normalement blanc, transmissif | 450:1 (type.) (transmissif) | |
Angle de visualisation (L/R/U/D) | Direction de visionnement | Vitesse de réponse | |
70/70/50/60 (type.) (CR≥10) | 6 heures | 10/30 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur | Quantité de couleur | Chromaticité blanche de couleur |
6485K | 262K (6-bit) | X : 0,313 ; Y : 0,329 | |
1931 couleur Gamlt : | Rapport de NTSC | couverture de sRGB | Couverture d'Adobe RVB |
50% | 69% | 52% | |
Couverture DCI-P3 | Couverture Rec.2020 | Remarques | |
52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variation de luminance : | 1,25 (maximum) (5 points) |
Signal électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
---|---|---|---|---|---|---|
380/230mA (type.) (3.3/5.0V) | 3.3/5.0V (type.) | - | ||||
Caractéristiques d'interface : | Position | Type | Interface | |||
- | Connecteur | LVDS (1 ch, 6 mordus) | ||||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
JAE | FI-SE20M | PCs 1 | 1,25 millimètres | 20 bornes | LVDS-20P1C6B-070D |
Caractéristiques de contre-jour : | Type | Position | Forme | Quantité | La vie (heures) | Remplacement |
---|---|---|---|---|---|---|
CCFL | Type de balisage du bord de piste (côté supérieur) | Droit | 2 PCs | 50K (mn) | Remplaçable (LQ0DDB5399) | |
CCFL électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
3.0/6.0/6.5mA (mn/type. /Max.) | 583V (type.) | 7.0W (type.) | ||||
Tension d'ouverture | Fréquence de lampe | |||||
1200/1500V (maximum) (Ta=+25/-10℃) | 40/60/80 kilohertz (mn/type. /Max.) | |||||
Caractéristiques d'interface : | Position | Type | Conducteur de CCFL | |||
- | Connecteur | Non | ||||
Détail d'interface | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
JST | BHR-03VS-1 | 2 PCs | 4,0 millimètres | 3 bornes | BLL-3PINS-HNL |
LQ121S1LG41 soutient l'affichage 800 (RVB) ×600 (SVGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 246 (W)×184.5 (H) millimètre, taille d'ensemble de 276 (W)×209 (H)×11 (D) millimètre, regardant la taille de secteur de 249,0 (W)×187.5 (H) millimètre, avec le treament extérieur de revêtement anti-éblouissant et dur (3H), poids net de 660g (maximum). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ121S1LG41 fournit le rapport transimissive de contraste de 450:1 d'éclat d'affichage de ² de 370 cd/m, 70/70/50/60 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 10/30 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K, aussi avec la représentation de la gamme 50% (NTSC) de couleur. Ce produit a adopté 2 PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (côté supérieur) et avoir un temps de vie active des heures 50K, conducteur externe de contre-jour est nécessaire en plus.
