Détails sur le produit:
|

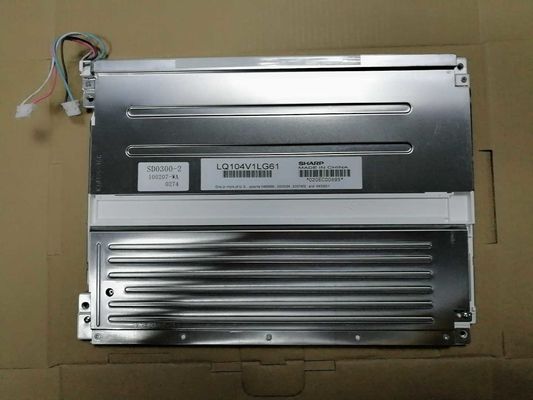

Marque de panneau: | Dièse | Modèle de panneau: | LQ104V1LG61 |
---|---|---|---|
ÉCLAT: | ² de 450cd/m | taille de panneau: | 10,4 » |
Interface de signal: | LVDS (1 ch, bit 6), connecteur mâle 20 | Type de lampe: | 2 PCs CCFL, heures 50K, sans conducteur |
RÉSOLUTION: | 640 (RVB) ×480, VGA, 76PPI | Environnement: | Temp de opération. : -30 | °C 80 ; Temp de stockage. : -30 | °C 80 ; Niveau de vibration : 2.0G (² d |
Surligner: | Affichage de LVDS TFT LCD,Affichage d'affichage à cristaux liquides d'intense luminosité de WLED |
Série LQ104 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
Caractéristiques de pixel : | Résolution | 640 (RVB) ×480, VGA | Dot Pitch (millimètres) | 0.110×0.330 (H×V) |
---|---|---|---|---|
Format de pixel | Rayure verticale de RVB | Lancement de pixel (millimètres) | 0.330×0.330 (H×V) [76PPI] | |
Taille mécanique : | Secteur actif (millimètres) | 211,2 (H) × 158,4 (V) | Région d'encadrement (millimètres) | 214,6 (H) × 162,4 (V) |
Décrivez faible. (millimètre) | 246,5 (H) × 179,4 (V) | Profondeur (millimètres) | 13,7 (maximum) | |
Caractéristiques d'ensemble : | Style de forme | Rectangle plat | Forme d'ensemble | |
Allongement | 4:3 (H : V) | Orientation | Type de paysage | |
Support : | Trous de montage de visage (2-Φ3.4, 2-R1.7×4.4) sur l'encadrement gauche et droit | |||
L'autre Spéc. : | Poids | 620g (maximum) | Traitement | Revêtement anti-éblouissants et durs (3H) |
Données de base : | Luminance (² de cd/m) | 450 (type.) | Rapport de contraste | 600:1 (type.) (transmissif) |
---|---|---|---|---|
Angle de visualisation | 70/70/50/60 (type.) (CR≥10) | Mode d'affichage | TN, normalement blanc, transmissif | |
La meilleure vue dessus | 6 heures | Réponse (Mme) | 10/25 (type.) (Tr/Td) | |
Représentation de couleur : | Coordonnée blanche | X : 0,313 ; Y : 0,329 | Couleurs d'affichage | 262K (6-bit) |
La température de couleur | 6485K | Uniformité blanche | 1,35 (maximum) (5 points) | |
1931 couleur Gamlt : | Rapport de NTSC | 43% | sRGB | couverture de 60% |
Adobe RVB | couverture de 45% | DCI-P3 | couverture de 45% | |
Rec.2020 | couverture de 32% | Remarques | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Débit d'images : | 60Hz |
---|---|
Balayage inverse : | Oui (U/D, L/R) |
Puissance : | 6.3W |
Signal électrique : | Approvisionnement de tension | 3.3/5.0V (type.) | Approvisionnement actuel | 200/130mA (type.) (3.3V/5.0V) | ||
---|---|---|---|---|---|---|
Type de signal : | LVDS (1 ch, 6 mordus) | Tension de signal | - | |||
Caractéristiques d'interface : | Position | - | Type | Connecteur | ||
Détail d'interface : | Marque | Modèle | Quantité | Goupilles | Lancement | Pin Configuration |
PCs 1 | 20 bornes | 1,25 millimètres | LVDS-20P1C6B-070D |
Caractéristiques de contre-jour : | Forme | Droit | Type | CCFL | Position | Type de balisage du bord de piste (côté supérieur) |
---|---|---|---|---|---|---|
Remplacement | Remplaçable | Quantité | 2 PCs | Temps de la vie | 50K (mn) (heures) | |
Lampe électrique : | Approvisionnement de tension | 470V (type.) | Approvisionnement actuel | 3.0/6.0/6.5mA (mn/type. /Max.) | ||
Fréquence | 35/60/70 kilohertz (mn/type. /Max.) | Tension de démarrage | TBD | |||
Consommation | 5.64W (type.) | |||||
Caractéristiques d'interface : | Position | - | Type | Connecteur | ||
Détail d'interface : | Marque | Modèle | Quantité | Goupilles | Lancement | Pin Configuration |
JST | BHR-02 (8,0) VS-1N | 2 PCs | 2 bornes | 8,0 millimètres | BLL-2PINS-HL | |
Conducteur de contre-jour : | Non |
LQ104V1LG61 soutient l'affichage 640 (RVB) ×480 (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 211,2 (W)×158.4 (H) millimètre, taille d'ensemble de 246,5 (W)×179.4 (H)×13.7 (D) millimètre, regardant la taille de secteur de 214,6 (W)×162.4 (H) millimètre, avec le treament extérieur de revêtement anti-éblouissant et dur (3H), poids net de 620g (maximum). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ104V1LG61 fournit le rapport transimissive de contraste de 600:1 d'éclat d'affichage de ² de 450 cd/m, 70/70/50/60 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 10/25 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K, aussi avec la représentation de la gamme 43% (NTSC) de couleur. Ce produit a adopté 2 PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (côté supérieur) et avoir un temps de vie active des heures 50K, conducteur externe de contre-jour est nécessaire en plus.
