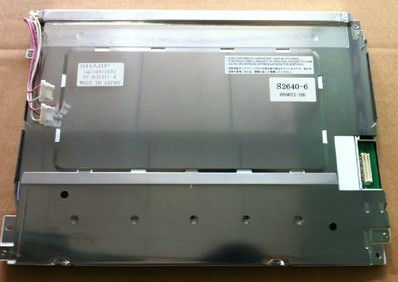

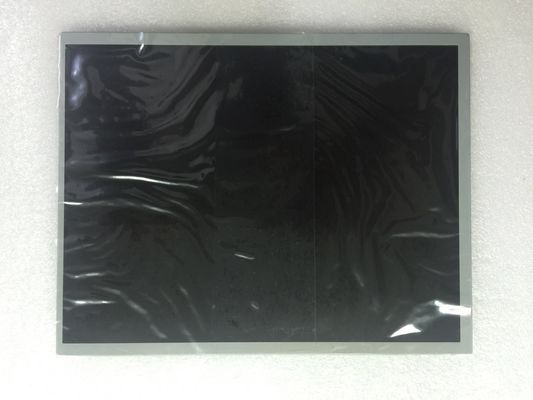

Détails sur le produit:
|
| Produit de fabrication: | Aiguisée | Nom du modèle: | LQ104V1DW02 |
|---|---|---|---|
| Luminance: | 380 (type) (cd/m2) | Taille de l'écran: | 10.4 pouces |
| Nombre de pixels: | 640 (RVB) ×480 (VGA) 76PPI | Max. notation: | Température de stockage: -20 ~ 70 °C Température de fonctionnement: 0 ~ 70 °C |
| Rétrécissement: | 2 PC CCFL, 50K heures, Pas de conducteur | Type de signal: | RGB parallèle (1 ch, 6 bits), 31 broches Connecteur |
| Mettre en évidence: | Affichage de LVDS TFT LCD,Affichage d'affichage à cristaux liquides d'intense luminosité de WLED |
||
La série LQ104 LQ104V1DW02K LQ104V1DW02
| Taille du panneau: | 10.4 pouces | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Résolution | Disposition des pixels | Piste de points (W × H) | La hauteur des pixels (W × H) |
| 640 ((RGB) × 480, VGA | Bandes verticales RVB | 0.110 × 0,330 mm | 0.330 × 0,330 mm [76 PPI] | |
| Taille mécanique: | Zone active (W × H) | Surfaces de bordure (W × H) | Dimension du contour (W × H) | Profondeur du contour |
| 211.2 × 158,4 mm | - | 246.5 × 179,4 mm | 15.5 (max.) mm | |
| Caractéristiques du schéma: | Style du formulaire | Ratio d'aspect | Les orientations | Style de forme |
| Rectangle plat | 43 (W: H) | Type de paysage | ||
| Fixation: | Les trous de montage du visage (2-Φ3.4, 2-R1.7×4.4) sur la lunette gauche et droite | |||
| Autres caractéristiques: | Couverture du panneau | Le poids | Surface | |
| - | 620 g (max.) | L'indicateur d'intensité doit être étalonné sur le sol. | ||
| Informations de base: | Lumière | Mode de fonctionnement | Ratio de contraste |
|---|---|---|---|
| 380 cd/m2 (typique) | ASV, généralement noir, transmissif | 450Le système de transmission est un système de transmission de données. | |
| L'angle de vue (L/R/U/D) | Direction de la vue | Vitesse de réponse | |
| 80/80/80/80 (type) (CR≥10) | La symétrie | 12/13 (Typ.) ((Tr/Td) (ms) | |
| Couleur d' affichage: | Température de couleur | Nombre de couleurs | Couleur blanche |
| 6485K | 262K (6 bits) | X: Je ne sais pas.0.313; Y:0.329 |
| Signal électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
|---|---|---|---|---|---|---|
| Le système d'aération doit être équipé d'un système d'aération à courant continu. | 3.3/5.0V (type) (VCC) | - | ||||
| Voltage pour les signaux d'affichage: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Caractéristiques de l' interface: | Position | Le type | Interface | |||
| - | Connecteur | RGB parallèle (1 ch, 6 bits) | ||||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| HRS | Les produits de la catégorie 1 doivent être soumis à des contrôles de sécurité. | 1 pièces | 10,0 mm | 31 broches | Les données sont fournies par les autorités compétentes. | |
| Caractéristiques du rétroéclairage: | Le type | Position | Forme | Montant | Vie (Heures) | Remplacement |
|---|---|---|---|---|---|---|
| CCFL | Type de lumière de bord (côté supérieur) | À droite. | 2 pièces | 50K (min.) | - | |
| CCFL électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
| 3.5/6.0/7.0mA (min./type/max.) | 470 ± 50 V | 5.6W (type) | ||||
| Voltage d'allumage | Fréquence de la lampe | |||||
| Pour les appareils de traitement des eaux usées, la température maximale est fixée à: | Le système d'exploitation doit être équipé d'un système d'exploitation de la même qualité que le système d'exploitation de la même qualité. | |||||
| Caractéristiques de l' interface: | Position | Le type | Conducteur CCFL | |||
| - | Connecteur | Je ne veux pas. | ||||
| Détails de l'interface | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| JST | Le BHR-02 ((8.0) VS-1N | 2 pièces | 80,0 mm | 2 broches | Le numéro de série BLL-2PINS-HL | |
LQ104V1DW02 prend en charge l'affichage640 ((RGB) × 480Il est équipé d'un écran VGA (VGA) avec un rapport d'aspect de 4:3 (W:H), dont les pixels sont disposés en bande verticale RVB. En ce qui concerne les détails mécaniques, il présente une surface active de 211,2 mm × 158,4 mm, une taille de contour de 246,5 mm × 179,4 mm..5 ((D) mm, avec un traitement de surface en anti-éblouissement, revêtement dur (3H), antireflet, poids net de 620 g (max.).LQ104V1DW02 peut fournir 380 cd/m2 luminosité d'affichage 4501:1 rapport de contraste transmissif, angle de vision 80/80/80/80 (Typ.) (CR≥10) (L/R/U/D), meilleure direction de vue sur Symétrie et temps de réponse de 12/13 (Typ.) (Tr/Td) ms.L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 6 bits pour chaque point, présentant ainsi une palette de couleurs de 262K. Ce produit a adopté 2 pcs CCFL comme son système de rétroéclairage qui a été placé comme type de lumière Edge (côté supérieur) et ont une durée de vie de 50K heures,le pilote de rétroéclairage externe est nécessaire en plus.
