Détails sur le produit:
|

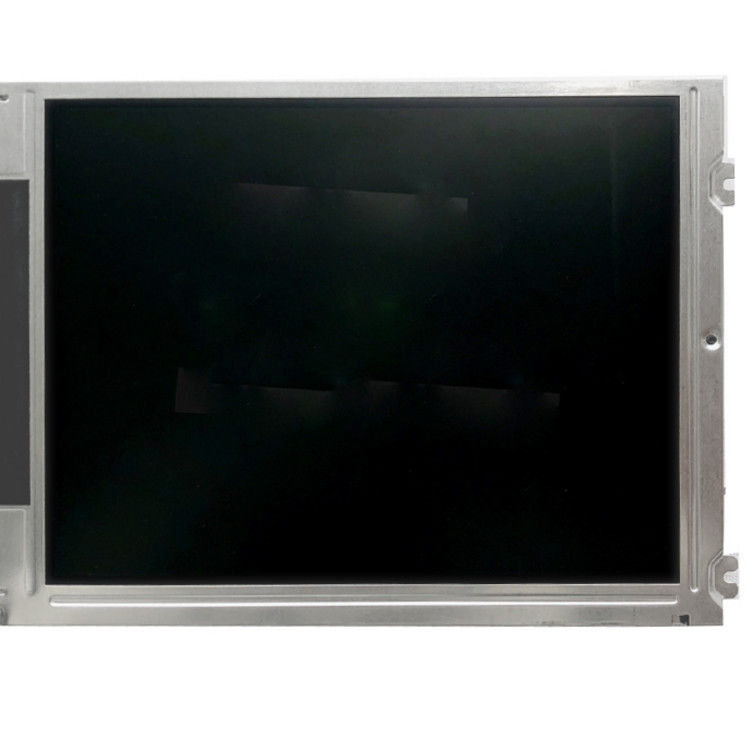

Modèle: | LQ084V1DG41 | Marque: | Dièse |
---|---|---|---|
Taille diagonale: | 8,4 pouces | Luminance: | ² de 300 cd/m (type.) |
Format de pixel: | 640 (RVB) ×480 [VGA] 95PPI | Source lumineuse: | CCFL [PCs 1], SANS conducteur |
Type d'interface: | RVB parallèle (1 ch, 6 mordus), connecteur mâle 31 | Environnement: | Température de fonctionnement : -10 | °C 65 ; Température de stockage : -30 | °C 70 |
Surligner: | Panneau industriel d'affichage à cristaux liquides de CCFL LVDS,Panneau de NEC TFT de CCFL |
LQ084 série LQ084V1DG44 LQ084V1DG43 LQ084V1DG42 LQ084V1DG41
Caractéristiques de pixel : | Format de pixel | 640 (RVB) ×480 [VGA] | Dot Pitch | 0.089×0.267 millimètre (H×V) |
---|---|---|---|---|
Configuration | Rayure verticale de RVB | Lancement de pixel | 0.267×0.267 millimètre (H×V) [95PPI] | |
Taille mécanique : | Zone d'exposition | 170.88×128.16 millimètre (H×V) | Région d'encadrement | 175.9×134.6 millimètre (H×V) |
Décrivez faible. | 221×152.4 millimètre (H×V) | Profondeur d'ensemble | 12,0 (type.) millimètres | |
Caractéristiques d'ensemble : | Facteur de forme | Rectangle plat | Orientation | Type de paysage |
Allongement | 4:3 (H : V) | Formez le style | ||
Trous et parenthèses : | Trous de montage de visage | |||
D'autres caractéristiques : | Poids | 430g (maximum) | Surface | Anti-éblouissant (brume 25%), revêtement dur (3H) |
Données de base : | Éclat | ² de 300 cd/m (type.) | Rapport de contraste | 600:1 (type.) (transmissif) |
---|---|---|---|---|
Angle de visualisation | 70/70/60/50 (type.) (CR≥10) | Mode optique | TN, normalement blanc, transmissif | |
Direction de visionnement | 12 heures | Temps de réponse | 10/25 (type.) (Tr/Td) (Mme) | |
Représentation de couleur : | Chromaticité | Wx : 0,313 ; Wy : 0,329 | Nombres de couleur | 262K (6-bit) |
La température de couleur | 6485K | Uniformité blanche | 1,45 (maximum) (5 points) |
Caractéristiques de contre-jour : | Forme de lampe | - | Type de lampe | CCFL | Temps de la vie | - |
---|---|---|---|---|---|---|
Remplacement | Remplaçable | Quantité | PCs 1 | Position | Type de balisage du bord de piste (côté inférieur) | |
Lampe électrique : | Entrée de tension | 680V (type.) | Entrée actuelle | 3.5/6.0/6.5mA (mn/type. /Max.) | ||
Fréquence | 35/45/70 kilohertz (mn/type. /Max.) | Tension éjectrice | 1500V (maximum) (Ta=-10℃) | |||
Consommation | 4.1W (type.) | |||||
Caractéristiques d'interface : | Type | Connecteur | Position | - | Conducteur de lampe | Non |
Détail d'interface : | Marque | Modèle | Pin Pitch | Goupilles | Quantité | Configuration |
JST | BHR-03VS-1 | 4,0 millimètres | 3 bornes | PCs 1 | BLL-3PINS-HNL |
Système de signal : | RVB parallèle (1 ch, bit 6) | Tension de logique | VIL≤0.8V ; 2.1V≤VIH | |||
---|---|---|---|---|---|---|
Signal électrique : | Entrée de tension | 3.3/5.0V (type.) (VCC) | Entrée actuelle | 240/155mA (type.) (ICC) | ||
Caractéristiques d'interface : | Type | Connecteur | Position | - | ||
Détail de connecteur : | Marque | Modèle | Pin Pitch | Goupilles | Quantité | Configuration |
HEURES | DF9BA-31P-1V | 1,0 millimètres | 31 bornes | PCs 1 | DRGB-31P1C6B-010K |
LQ084V1DG41 soutient l'affichage 640 (RVB) ×480 (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 170,88 (W)×128.16 (H) millimètre, taille d'ensemble de 221 (W)×152.4 (H) millimètre, regardant la taille de secteur de 175,9 (W)×134.6 (H) millimètre, avec le treament extérieur d'anti-éblouissant (brume 25%), revêtement dur (3H), poids net de 430g (maximum). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ084V1DG41 fournit le rapport transimissive de contraste de 600:1 d'éclat d'affichage de ² de 300 cd/m, 70/70/60/50 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 12 heures, et le temps de réponse de 10/25 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté 1 les PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (côté inférieur), conducteur externe de contre-jour est nécessaire en plus.
