Détails sur le produit:
|
Marque de panneau: | Dièse | Modèle de panneau: | LQ084V1DG22 |
---|---|---|---|
Type de lampe: | 1 PCs CCFL, heures 50K | Interface de signal: | RVB parallèle (1 ch, 6 mordus), connecteur mâle 31 |
ÉCLAT: | ² de 300 cd/m (type.) | taille de panneau: | 8.4INCH |
RÉSOLUTION: | 640 (RVB) ×480, VGA, 94PPI | Environnement: | Temp de opération. : 0 | °C 55 ; Temp de stockage. : -25 | °C 70 |
Surligner: | Panneau industriel d'affichage à cristaux liquides de CCFL LVDS,Panneau de NEC TFT de CCFL |

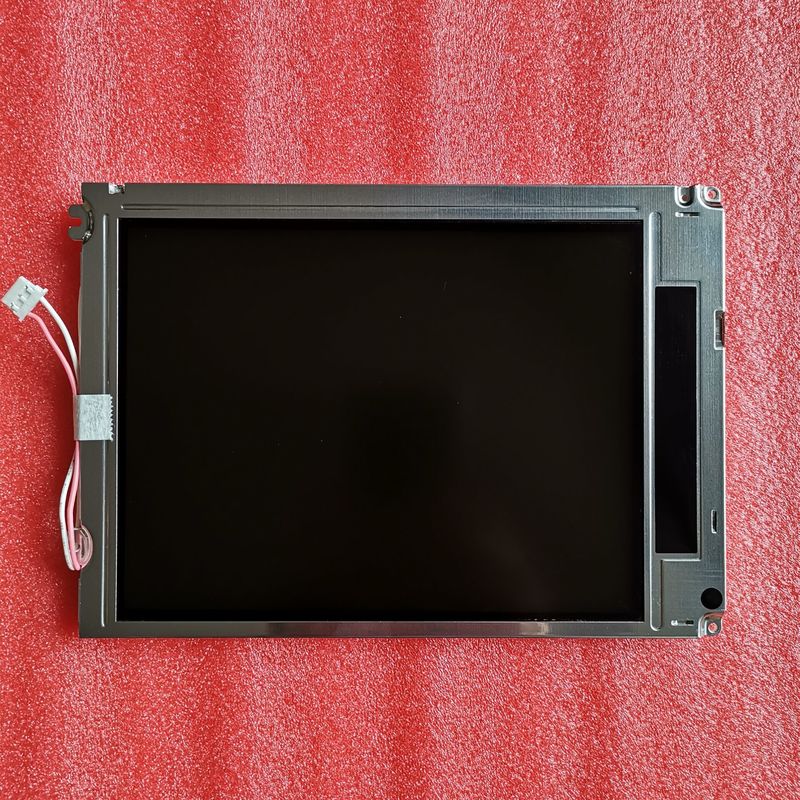

LQ084 série LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
Taille de panneau : | 8,4 pouces | |||
---|---|---|---|---|
Caractéristiques de pixel : | Résolution | Disposition de pixel | Dot Pitch (W×H) | Lancement de pixel (W×H) |
640 (RVB) ×480, VGA | Rayure verticale de RVB | 0.089×0.270 millimètre | 0.267×0.270 millimètre [94PPI] | |
Taille mécanique : | Secteur actif (W×H) | Région d'encadrement (W×H) | Dimension d'ensemble (W×H) | Profondeur d'ensemble |
170.88×129.6 millimètre | 175.9×134.6 millimètre | 216×152.4 millimètre | 12,0 (type.) millimètres | |
Caractéristiques d'ensemble : | Style de forme | Allongement | Orientation | Formez le style |
Rectangle plat | 4:3 (W : H) | Type de paysage | ||
Fixation : | Trous de montage de visage (4 PCs) | |||
D'autres caractéristiques : | Couverture de panneau | Poids | Surface | |
- | 410±20g | Anti-éblouissant (brume 28%), revêtement dur (3H) |
Données de base : | Éclat | Mode opérationnel | Rapport de contraste |
---|---|---|---|
² de 300 cd/m (type.) | TN, normalement blanc, transmissif | 250:1 (type.) (transmissif) | |
Angle de visualisation (L/R/U/D) | Direction de visionnement | Vitesse de réponse | |
55/55/55/40 (type.) (CR≥10) | 12 heures | 20/40 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur | Quantité de couleur | Chromaticité blanche de couleur |
6172K | 262K (6-bit) | X : 0,319 ; Y : 0,329 | |
Variation de luminance : | 1,45 (maximum) (5 points) |
Signal électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
---|---|---|---|---|---|---|
410/460mA (type. /Max. VCC=3.3V) (ICC) | 3.3/5.0V (type.) (VCC) | - | ||||
Tension pour des signaux d'affichage : | VIL≤0.3VCC ; 0.7VCC≤VIH | |||||
Caractéristiques d'interface : | Position | Type | Interface | |||
- | Connecteur | RVB parallèle (1 ch, bit 6) | ||||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
HEURES | DF9BA-31P-1V | PCs 1 | 1,0 millimètres | 31 bornes | DRGB-31P1C6B-010K |
Caractéristiques de contre-jour : | Type | Position | Forme | Quantité | La vie (heures) | Remplacement |
---|---|---|---|---|---|---|
CCFL | - | - | PCs 1 | 50K (type.) | - | |
CCFL électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
2.0/6.0/6.5mA (mn/type. /Max.) | 4.1W (type.) | |||||
Tension d'ouverture | Fréquence de lampe | |||||
1300/1500V (maximum) (Ta=+25/0℃) | 20/45/70 kilohertz (mn/type. /Max.) | |||||
Caractéristiques d'interface : | Position | Type | Conducteur de CCFL | |||
- | Connecteur | |||||
Détail d'interface | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
JST | BHR-03VS-1 | PCs 1 | 4,0 millimètres | 3 bornes | BLL-3PINS-HNL |
LQ084V1DG22 soutient l'affichage 640 (RVB) ×480 (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 170,88 (W)×129.6 (H) millimètre, taille d'ensemble de 216 (W)×152.4 (H) millimètre, regardant la taille de secteur de 175,9 (W)×134.6 (H) millimètre, avec le treament extérieur d'anti-éblouissant (brume 28%), revêtement dur (3H), poids net de 410±20g. Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ084V1DG22 fournit le rapport transimissive de contraste de 250:1 d'éclat d'affichage de ² de 300 cd/m, 55/55/55/40 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 12 heures, et le temps de réponse de 20/40 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté 1 les PCs CCFL car c'est système de contre-jour et avoir un temps de vie active des heures 50K.
