Détails sur le produit:
|
Modèle: | LQ064V3DG06 | Marque: | Dièse |
---|---|---|---|
Source lumineuse: | WLED, heures 50K, avec le conducteur de LED | Type d'interface: | RVB parallèle (1 ch, 6 mordus), connecteur mâle 31 |
Taille diagonale: | 6,4 pouces | Luminance: | ² de 350 cd/m (type.) |
Format de pixel: | 640×480 (RVB) [VGA] 124PPI | Environnement: | Température de fonctionnement : -30 | °C 80 ; Température de stockage : -30 | °C 80 ; Niveau de vibr |
Surligner: | Affichage de TFT LCD de dièse de QVGA,Panneau pointu de TFT de symétrie |
LQ064 série LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
Données de base : | Luminance (² de cd/m) | Angle de visualisation (L/R/U/D) | Temps de réponse (Mme) |
---|---|---|---|
350 (type.) | 70/70/40/70 (type.) (CR≥10) | 8/21 (type.) (Tr/Td) | |
La meilleure vue dessus | Mode d'affichage | Rapport de contraste | |
6 heures | TN, normalement blanc, transmissif | 500 : 1 (type.) (transmissif) | |
Couleur d'affichage : | La température de couleur | Couleurs d'affichage | Coordonnée blanche |
6953K | 262K (6-bit) | X : 0,307 ; Y : 0,317 |
Taille de panneau : | 6,4" | |||
---|---|---|---|---|
Caractéristiques de pixel : | Format de pixel | Configuration de pixel | Lancement de pixel (millimètres) | Dot Pitch (millimètres) |
640×480 (RVB) [VGA] | Rayure horizontale de RVB | 0.204×0.204 [124PPI] | 0.204×0.068 | |
Taille mécanique : | Secteur actif (millimètres) | Région d'encadrement (millimètres) | Dimension d'ensemble (millimètres) | Profondeur d'ensemble (millimètres) |
130,56 (H) × 97,92 (V) | 135,3 (H) × 103,0 (V) | 161,3 (H) × 117 (V) | 12±0.5 millimètre | |
Caractéristiques d'ensemble : | Facteur de forme | Orientation | Allongement | Formez le style |
Rectangle plat | Type de paysage | 4:3 (H : V) | ||
Support : | Trous de montage de visage (4-Ф3.2) sur les lingots gauches et droits | |||
L'autre détail : | Poids | Couverture de panneau | Traitement | |
200g (type.) | - | Revêtement anti-éblouissants et durs (3H) |
Caractéristiques de lampe : | Type | Position | Quantité | Forme | La vie (heures) | Échange de lampe |
---|---|---|---|---|---|---|
WLED | Type de balisage du bord de piste | - | - | 50K (type.) | - | |
Caractéristiques d'interface : | Position | Conducteur de contre-jour | Type | |||
- | Avec le conducteur de LED | Connecteur | ||||
Détail d'interface : | Marque | Modèle | Pin Pitch | Pin Amount | Quantité | Configuration |
JST | SM10B-SHLS-TF | 1,0 millimètres | 10 bornes | PCs 1 | ||
Conducteur Electrical : | Approvisionnement de tension | Approvisionnement actuel | Puissance | |||
12.0V (type.) | 225/290mA (type. /Max.) | - |
Entraînement de panneau électrique : | Approvisionnement de tension | Approvisionnement actuel | Puissance | |||
---|---|---|---|---|---|---|
3.3V (type.) | 70/120mA (type. /Max.) | - | ||||
Tension pour des signaux d'affichage : | 0≤VIL≤0.3VCC ; 0.7VCC≤VIH≤VCC | |||||
Caractéristiques d'interface : | Position | Signal | Type | |||
- | RVB parallèle (1 ch, bit 6) | Connecteur | ||||
Détail de connecteur : | Marque | Modèle | Pin Pitch | Pin Amount | Quantité | Configuration |
HEURES | DF9BA-31P-1V (32) | 1,0 millimètres | 31 bornes | PCs 1 | DRGB-31P1C6B-010K |

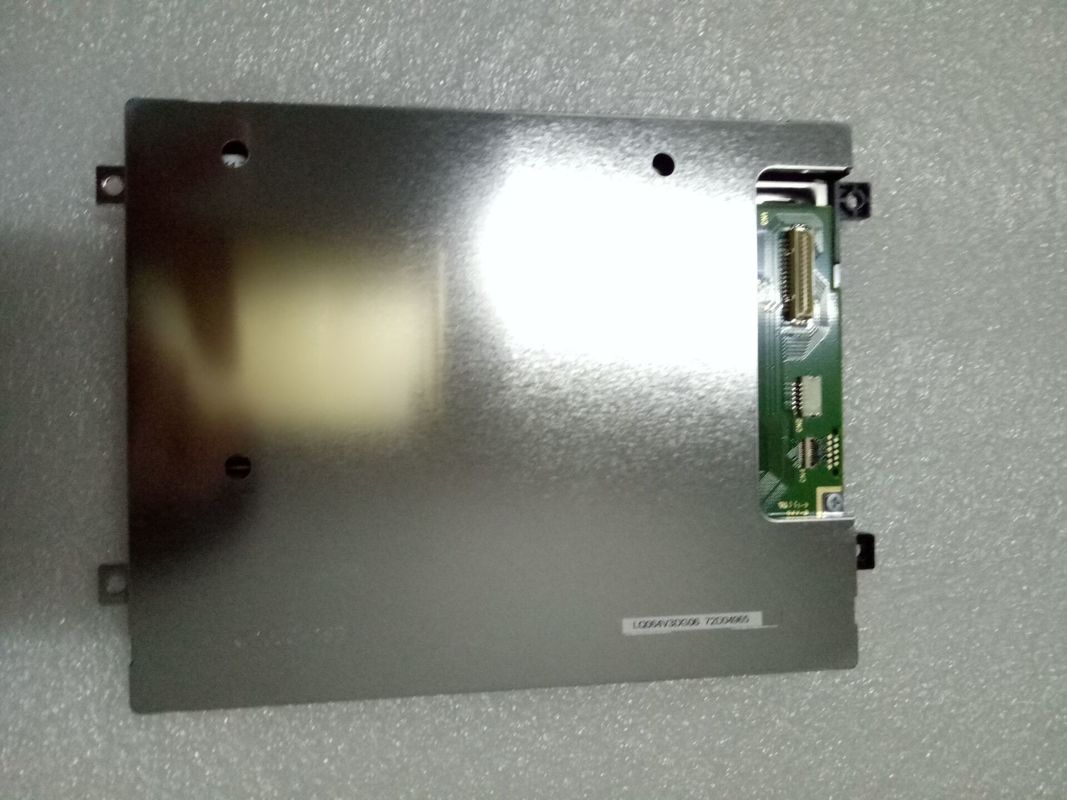

LQ064V3DG06 soutient l'affichage 640×480 (RVB) (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure horizontale de RVB. Quant au détail mécanique, il comporte le secteur actif de 130,56 (W)×97.92 (H) millimètre, taille d'ensemble de 161,3 (W)×117 (H)×12.5 (D) millimètre, regardant la taille de secteur de 135,3 (W)×103.0 (H) millimètre, avec le treament extérieur de revêtement anti-éblouissant et dur (3H), poids net de 200g (type.). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ064V3DG06 fournit le rapport transimissive de contraste de 500:1 d'éclat d'affichage de ² de 350 cd/m, 70/70/40/70 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 8/21 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 50K, avec le conducteur de LED.
