Détails sur le produit:
|
Fabricant: | Dièse | Name modèle: | LQ064V1DS11 |
---|---|---|---|
Luminance: | ² de 300 cd/m (type.) | Nombre de pixel: | 640 (RVB) ×480 (VGA) 124PPI |
Taille de l'écran: | 6,4 pouces | Contre-jour: | 2 PCs CCFL, 50K heures, aucun conducteur |
Type de signal: | RVB parallèle (1 ch, bit 6), goupilles du connecteur 30 | Max. Ratings: | Temp de stockage. : -25 | °C 70 Temp de opération. : 0 | °C 55 |
Surligner: | Affichage de TFT LCD de dièse de QVGA,Panneau pointu de TFT de symétrie |
LQ064 série LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
Données de base : | Luminance | ² de 300 cd/m (type.) | Rapport de contraste | 150 : 1 (mn) (transmissive) |
---|---|---|---|---|
Bonne vue à | 6 heures | Vitesse de réponse | 20/40 (type.) (Tr/Td) (Mme) | |
Angle de visualisation | 70/70/40/70 (type.) (CR≥5) | Mode opérationnel | TN, normalement blanc, transmissif | |
Représentation de couleur : | Chromaticité | Wx : 0,313 ; Wy : 0,325 | Couleur de soutien | 262K (6-bit) |
La température de couleur | 6518K | Uniformité blanche | 1,45 (maximum) (5 points) |
Caractéristiques de pixel : | Nombre de pixel | 640 (RVB) ×480 [VGA] | Disposition | Rayure verticale de RVB |
---|---|---|---|---|
Dot Pitch (W×H) | 0.068×0.202 millimètre | Lancement de pixel (W×H) | 0.204×0.202 millimètre [124PPI] | |
Taille physique : | Visionnement actif | 130,56 (W)×96.96 (H) millimètre | De façon générale obscurcissez. | 178,8 (W)×126.8 (H) millimètre |
Ouverture d'encadrement | - | Profondeur globale | 12,0 (type.) millimètres | |
Caractéristiques d'ensemble : | Forme de forme | Rectangle plat | Orientation | Type de paysage |
Allongement (W : H) | 4:3 | Formez le style | ||
Fixation : | Trous de montage de visage (4-Ф3.0) | |||
L'autre détail : | La masse | 275g (maximum) | Surface | Revêtement dur (3H), antiréflexion |
Signal électrique : | Courant d'entrée | 250mA (type.) (ICC) | Tension d'entrée | 5.0V (type.) (VCC) | ||
---|---|---|---|---|---|---|
Consommation | - | Interface de signal | RVB parallèle (1 ch, bit 6) | |||
Tension de logique pour des signaux : | VIL≤0.3VCC ; 0.7VCC≤VIH | |||||
Caractéristiques d'interface : | Position | - | Type physique | Connecteur | ||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Pin Amount | Pin Assignment |
JST | 30FLS-RSM1-TB | PCs 1 | 0,5 millimètres | 30 bornes | DRGB-30P1C6B-030B |
Caractéristiques de lampe : | Forme de lampe | Droit | Type de lampe | CCFL | Position | Type de balisage du bord de piste (dessus et bas) |
---|---|---|---|---|---|---|
Échange | - | Quantité | 2 PCs | La vie | 50K (type.) (heures) | |
Lampe électrique : | Courant d'entrée | 2.0/6.0/6.5mA (mn/type. /Max.) | Tension d'entrée | 360V (type.) | ||
Fréquence | 20/35/60 kilohertz (mn/type. /Max.) | Tension d'ouverture | 800/1000V (maximum) (Ta=+25/0℃) | |||
Consommation | 5.32W (type.) | |||||
Caractéristiques d'interface : | Position | - | Type physique | Connecteur | ||
Détail d'interface : | Marque | Modèle | Quantité | Pin Pitch | Pin Amount | Pin Assignment |
JST | BHR-03VS-1 | 2 PCs | 4,0 millimètres | 3 bornes | BLL-3PINS-HNL | |
Conducteur de contre-jour : | Non |

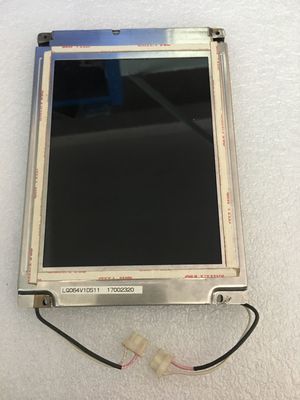

LQ064V1DS11 soutient l'affichage 640 (RVB) ×480 (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 130,56 (W)×96.96 (H) millimètre, taille d'ensemble de 178,8 (W)×126.8 (H) millimètre, avec le treament extérieur de revêtement dur (3H), antiréflexion, poids net de 275g (maximum). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ064V1DS11 fournit le rapport transimissive de contraste de 150:1 d'éclat d'affichage de ² de 300 cd/m, 70/70/40/70 (type.) (CR≥5) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 20/40 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté 2 PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (dessus et bas) et a un temps de vie active des heures 50K, conducteur externe de contre-jour est nécessaire en plus.
