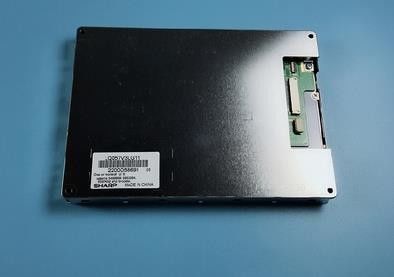

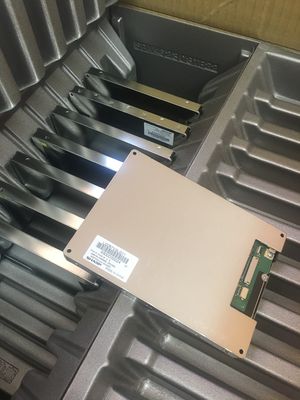

Détails sur le produit:
|
Fabricant: | Dièse | Name modèle: | LQ057V3LG11 |
---|---|---|---|
Luminance: | ² de 350 cd/m (type.) | Taille de l'écran: | 5,7 pouces |
Type de signal: | LVDS (1 ch, bit 6), connecteur mâle 20 | Contre-jour: | WLED, avec le conducteur de LED |
Nombre de pixel: | 640 (RVB) ×480 (VGA) 141PPI | Max. Ratings: | Temp de stockage. : -30 | Temp de opération de 80 °C. : -20 | °C 70 ; Vibration de niveau : 2.0G (² |
Surligner: | Affichage de TFT LCD de dièse de QVGA,Panneau pointu de TFT de symétrie |
LQ057 série LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
Détail de base : | Fabricant | DIÈSE | Name modèle | LQ057V3LG11 |
---|---|---|---|---|
Type de panneau | Un-SI TFT LCD, LCM | Un autre nom | - | |
Taille de panneau | 5,7 pouces | Conçu pour | ||
Estimations maximum : | La température OP | -20 | °C 70 | La température de St | -30 | °C 80 |
Niveau de vibration | 2.0G (² de 19,6 m/s) | RoHS |
Données de base : | Luminance | ² de 350 cd/m (type.) | Rapport de contraste | 500 : 1 (type.) (transmissif) |
---|---|---|---|---|
Bonne vue à | 12 heures | Vitesse de réponse | 30 (type.) (Tr+Td) (Mme) | |
Angle de visualisation | 70/70/50/70 (type.) (CR≥10) | Mode opérationnel | TN, normalement blanc, transmissif | |
Représentation de couleur : | Chromaticité | Wx : 0,313 ; Wy : 0,329 | Couleur de soutien | 262K (6-bit) |
La température de couleur | 6485K | Uniformité blanche | - |
Caractéristiques de pixel : | Nombre de pixel | 640 (RVB) ×480 [VGA] | Disposition | Rayure verticale de RVB |
---|---|---|---|---|
Dot Pitch (W×H) | 0.060×0.180 millimètre | Lancement de pixel (W×H) | 0.180×0.180 millimètre [141PPI] | |
Taille physique : | Visionnement actif | 115,2 (W)×86.4 (H) millimètre | De façon générale obscurcissez. | 144 (W)×104.6 (H) millimètre |
Ouverture d'encadrement | 121,0 (W)×92.2 (H) millimètre | Profondeur globale | 12.3±0.5 millimètre | |
Caractéristiques d'ensemble : | Forme de forme | Rectangle plat | Orientation | Type de paysage |
Allongement (W : H) | 4:3 | Formez le style | ||
Fixation : | Trous de montage arrière (4 PCs) | |||
L'autre détail : | La masse | 190g (maximum) | Surface | Revêtement anti-éblouissants et durs (2H) |
Signal électrique : | Courant d'entrée | 100/150mA (type. /Max.) | Tension d'entrée | 3.3V (type.) | ||
---|---|---|---|---|---|---|
Consommation | - | Interface de signal | LVDS (1 ch, 6 mordus) | |||
Caractéristiques d'interface : | Position | - | Type physique | Connecteur | ||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Pin Amount | Pin Assignment |
HEURES | DF19L-20P-1H | PCs 1 | 1,0 millimètres | 20 bornes | LVDS-20P1C6B-010C |
La vitesse de régénération : | 60Hz |
---|---|
Balayage inverse : | Oui (U/D, L/R) |
Puissance : | 2.3W (type.) |
Caractéristiques de lampe : | Forme de lampe | - | Type de lampe | WLED | Position | Type de balisage du bord de piste |
---|---|---|---|---|---|---|
Échange | - | Quantité | - | La vie | - | |
Caractéristiques d'interface : | Position | - | Type physique | Connecteur | ||
Détail d'interface : | Marque | Modèle | Quantité | Pin Pitch | Pin Amount | Pin Assignment |
JST | SM06B-SRSS-TB (SI) (SN) | PCs 1 | 1,0 millimètres | 6 bornes | ||
Conducteur de contre-jour : | Avec le conducteur de LED | |||||
Conducteur Electrical : | Courant d'entrée | 150mA (type.) | Tension d'entrée | 12.0V (type.) |
LQ057V3LG11 soutient l'affichage 640 (RVB) ×480 (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 115,2 (W)×86.4 (H) millimètre, taille d'ensemble de 144 (W)×104.6 (H)×12.8 (D) millimètre, regardant la taille de secteur de 121,0 (W)×92.2 (H) millimètre, avec le treament extérieur de revêtement anti-éblouissant et dur (2H), poids net de 190g (maximum). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ057V3LG11 fournit le rapport transimissive de contraste de 500:1 d'éclat d'affichage de ² de 350 cd/m, 70/70/50/70 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 12 heures, et le temps de réponse (type.) (Tr+Td) de la gamme de gris de Mme 30 ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste, avec le conducteur de LED.
