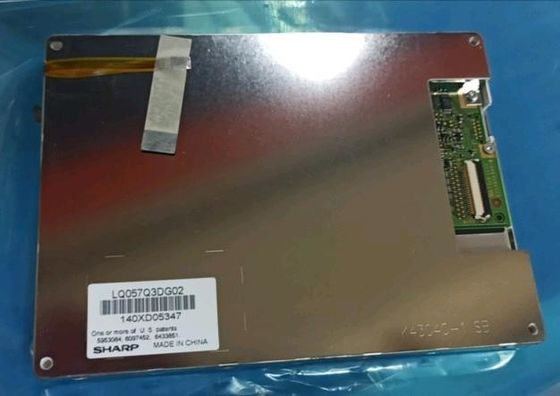

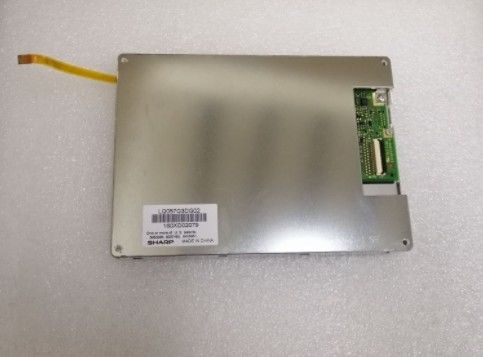

Détails sur le produit:
|
Modèle: | LQ057Q3DG02 | Marque: | Dièse |
---|---|---|---|
Format de pixel: | 320 (RVB) ×240 [QVGA] 70PPI | Taille diagonale: | 5,7 pouces |
Type d'interface: | CMOS (1 ch, bit 6), connecteur mâle 33 | Source lumineuse: | WLED [5S4P], heures 30K |
Luminance: | ² de 400cd/m | Environnement: | Température de fonctionnement : -30 | °C 70 ; Température de stockage : -30 | °C 70 |
Surligner: | Affichage de TFT LCD de dièse de QVGA,Panneau pointu de TFT de symétrie |
LQ057 série LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Données de base : | Marque | Name modèle | Type | Alias modèle |
---|---|---|---|---|
DIÈSE | LQ057Q3DG02 | Un-SI TFT LCD, LCM | - | |
Estimations maximum : | RoHS | Température de fonctionnement | Température de stockage | Niveau de vibration |
-30 | °C 70 | -30 | °C 70 | - |
Taille de l'écran : | 5,7" | |||
---|---|---|---|---|
Caractéristiques de pixel : | Nombre de pixel | Format de pixel | Dot Pitch (H×V) | Lancement de pixel (H×V) |
320 (RVB) ×240, QVGA | Rayure verticale de RVB | 0.120×0.360 millimètre | 0.360×0.360 millimètre [70PPI] | |
Taille mécanique : | Zone d'exposition (H×V) | Ouverture d'encadrement (H×V) | Dimension hors-tout (H×V) | Profondeur globale |
115.2×86.4 millimètre | 121.0×92.2 millimètre | 144×103.8 millimètre | 12.3±0.5 millimètre | |
Caractéristiques d'ensemble : | Forme de forme | Allongement (H : V) | Orientation | Formez le style |
Rectangle plat | 4:3 | Type de paysage | ||
L'autre Spéc. : | La masse | Couverture de panneau | Préparation de surface | |
210g (maximum) | - | - |
Données de base : | Luminance | Mode de travail | Rapport de contraste |
---|---|---|---|
² de 400 cd/m (type.) | TN, normalement blanc, transmissif | 550:1 (type.) (transmissif) | |
Bonne vue à | Angle de visualisation | Temps de réponse | |
12 heures | 80/80/80/65 (type.) (CR≥5) | 30/10 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur : | Couleur de soutien | Coordonnée de couleur |
6485K | 262K (6-bit) | X : 0,313 ; Y : 0,329 |
Caractéristiques de contre-jour : | Type | Position | La vie (heures) | Quantité | Forme | Remplacement |
---|---|---|---|---|---|---|
WLED | Type de balisage du bord de piste (côté supérieur) | 30K (type.) | 5S4P | 4 ficelles | - | |
WLED électrique : | Tension d'entrée | Courant d'entrée | Puissance | |||
16.0/17.5V (type. /Max.) | 20mA (type.) | 1.28W (type.) | ||||
Caractéristiques d'interface : | Conducteur State de WLED | Type physique | Position d'interface | |||
- | FPC | - | ||||
Détail d'interface | Marque | Name modèle | Quantité | Goupilles | Pin Pitch | Pin Configuration |
PCs 1 | 8 bornes | 0,5 millimètres |
Signal électrique : | Tension d'entrée | Courant d'entrée | Puissance | |||
---|---|---|---|---|---|---|
3.3V (type.) | 20/30mA (type.) | - | ||||
Tension pour des signaux d'affichage : | 0≤VIL≤0.1VCC ; 0.9VCC≤VIH≤VCC | |||||
Caractéristiques d'interface : | Type de signal | Type physique | Position d'interface | |||
CMOS (1 ch, 6 mordus) | Connecteur | - | ||||
Détail d'interface : | Marque | Name modèle | Quantité | Goupilles | Pin Pitch | Pin Configuration |
IRISO | IMSA-9637S-33Y902 | PCs 1 | 33 bornes | 0,5 millimètres | DRGB-33P1C6B-040A |
LQ057Q3DG02 soutient l'affichage 320 (RVB) ×240 (QVGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 115,2 (W)×86.4 (H) millimètre, taille d'ensemble de 144 (W)×103.8 (H)×12.8 (D) millimètre, regardant la taille de secteur de 121,0 (W)×92.2 (H) millimètre, poids net de 210g (maximum). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ057Q3DG02 fournit le rapport transimissive de contraste de 550:1 d'éclat d'affichage de ² de 400 cd/m, 80/80/80/65 (type.) (CR≥5) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 12 heures, et le temps de réponse de 30/10 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté 5S4P WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (côté supérieur) et avoir un temps de vie active des heures 30K.
