Détails sur le produit:
|
Marque de panneau: | Dièse | Modèle de panneau: | LQ043T1DG03A |
---|---|---|---|
Éclat: | ² de 500 cd/m (type.) | taille de panneau: | 4.3inch |
Résolution: | 480 (RVB) ×272, WQVGA, 128PPI | Interface de signal: | RVB parallèle (1 ch, à 8 bits), 40 bornes FPC |
Type de lampe: | 9S1P WLED, heures 7K, sans conducteur | Environnement: | Temp de opération. : -10 | °C 70 ; Temp de stockage. : -30 | °C 85 |
Surligner: | Panneau de LVDS TFT LCD,Écran tactile de WLED LVDS TFT |
LQ043 série LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
Données de base : | Marque | Modèle | Type | Alias modèle |
---|---|---|---|---|
DIÈSE | LQ043T1DG03A | Un-SI TFT LCD, LCM | - | |
Fiabilité : | RoHS | Température de fonctionnement | Température de stockage | Résistance de vibration |
-10 | °C 70 | -30 | °C 85 | - |
Données de base : | Éclat | Mode opérationnel | Rapport de contraste |
---|---|---|---|
² de 500 cd/m (type.) | TN, normalement blanc, transmissif | 300:1 (type.) (transmissif) | |
Angle de visualisation (L/R/U/D) | Direction de visionnement | Vitesse de réponse | |
45/45/20/55 (type.) (CR≥10) | 6 heures | 30/30 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur | Quantité de couleur | Chromaticité blanche de couleur |
6551K | 16.7M (à 8 bits) | X : 0,310 ; Y : 0,340 | |
Variation de luminance : | 1.25/1.43 (type. /Max.) (9 points) |
Taille de panneau : | 4,3 pouces | |||
---|---|---|---|---|
Caractéristiques de pixel : | Résolution | Disposition de pixel | Dot Pitch (W×H) | Lancement de pixel (W×H) |
480 (RVB) ×272, WQVGA | Rayure verticale de RVB | 0.066×0.198 millimètre | 0.198×0.198 millimètre [128PPI] | |
Taille mécanique : | Secteur actif (W×H) | Région d'encadrement (W×H) | Dimension d'ensemble (W×H) | Profondeur d'ensemble |
95.04×53.856 millimètre | 98.7×57.5 millimètre | 105.5×67.2 millimètre | 5.05±0.3 millimètre | |
Caractéristiques d'ensemble : | Style de forme | Allongement | Orientation | Formez le style |
Rectangle plat | 16:9 (W : H) | Type de paysage | ||
Écran tactile : | Points de contact | Contrôleur de TP | Type de signal | Technologie de contact |
1 point | Sans contrôleur de contact | - | contact 4-wire résistif | |
D'autres caractéristiques : | Couverture de panneau | Poids | Surface | |
- | 62.0g (type.) | Revêtement anti-éblouissants et durs (2H) |
Signal électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
---|---|---|---|---|---|---|
0.5/8.0mA (type.) (ICC/IAVDD) | 3.3/5.0V (type.) (VCC/AVDD) | - | ||||
Tension pour des signaux d'affichage : | VIL≤0.2VCC ; VIH≥0.8VCC | |||||
Caractéristiques d'interface : | Position | Type | Interface | |||
- | FPC | RVB parallèle (1 ch, à 8 bits) | ||||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
PCs 1 | 0,5 millimètres | 40 bornes | DRGB-40P1C8B-060B |
Caractéristiques de contre-jour : | Type | Position | Forme | Quantité | La vie (heures) | Remplacement |
---|---|---|---|---|---|---|
WLED | Type de balisage du bord de piste | 1 ficelle | 9S1P | 7K (mn) | - | |
WLED électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
20mA (type.) | 28.8/31.5V (type. /Max.) | 123mW (maximum) | ||||
Caractéristiques d'interface : | Position | Type | Conducteur de WLED | |||
- | FPC | Non | ||||
Détail d'interface | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
PCs 1 | 0,5 millimètres | 4 bornes | BLE-4PINS-CNNA |

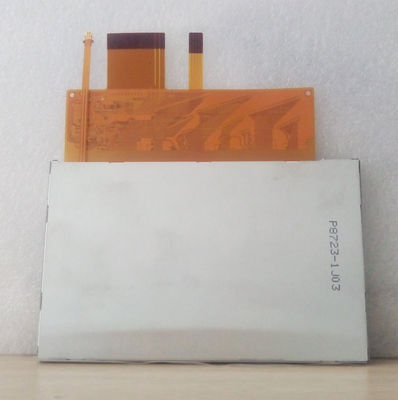

LQ043T1DG03A soutient l'affichage 480 (RVB) ×272 (WQVGA) avec l'allongement du 16:9 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 95,04 (W)×53.856 (H) millimètre, taille d'ensemble de 105,5 (W)×67.2 (H)×5.35 (D) millimètre, regardant la taille de secteur de 98,7 (W)×57.5 (H) millimètre, avec le treament extérieur de revêtement anti-éblouissant et dur (2H), poids net de 62.0g (type.). Comme TN, le produit normalement blanc et transmissif de LCM, boîte de LQ043T1DG03A fournit le rapport transimissive de contraste de 300:1 d'éclat d'affichage de ² de 500 cd/m, 45/45/20/55 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 30/30 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal à 8 bits de gamme de gris pour chaque point, de ce fait présentant une palette de couleurs de 16.7M. Ce produit a adopté 9S1P WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 7K, conducteur externe de contre-jour est nécessaire en plus.
