Détails sur le produit:
|

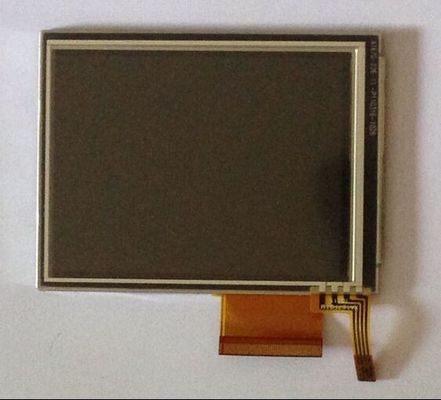

| Modèle: | LQ035Q7DH05 | Marque: | Dièse |
|---|---|---|---|
| Format de pixel: | Le nombre d'étoiles est calculé en fonction de la taille de l'étoile. | Taille diagonale: | 3,5 pouces |
| Source de lumière: | Le conducteur est à l'écart | Type d'interface: | RGB parallèle (1 ch, 6 bits), 61 broches FPC |
| Luminance: | 110 cd/m2 (type) | Environnement: | Température de fonctionnement: -10 ~ 70 °C; Température de stockage: -25 ~ 70 °C |
| Angle de vue: | 50/50/50/50 (Typ.) ((CR≥2) | ||
| Mettre en évidence: | Affichage de TFT LCD du dièse 240×320RGB,affichage de TFT LCD du dièse 110cd/m2,LQ035Q7DH05 |
||
La série LQ035Q7DH08 LQ035Q7DH07
| Taille du panneau: | 3.5 pouces | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Résolution | Disposition des pixels | Piste de points (W × H) | La hauteur des pixels (W × H) |
| 240 (RGB) × 320, QVGA | Bandes verticales RVB | 00,0745 × 0,2235 mm | 0.2235 × 0,2235 mm [113PPI] | |
| Taille mécanique: | Zone active (W × H) | Surfaces de bordure (W × H) | Dimension du contour (W × H) | Profondeur du contour |
| 530,64 × 71,52 mm | 57.4×75,2 mm | de diamètre inférieur ou égal à 50 mm | 40,0 ± 0,2 mm | |
| Caractéristiques du schéma: | Style du formulaire | Ratio d'aspect | Les orientations | Style de forme |
| Rectangle plat | 34 (W: H) | Type de portrait | ||
| Écran tactile: | Points de contact | Contrôleur TP | Type de signal | Touch Tech |
| 1 point | Sans contrôleur tactile | - | Touche résistive à 4 fils | |
| Autres caractéristiques: | Couverture du panneau | Le poids | Surface | |
| - | 45.0g (type) | Couche dure (3H) | ||
| Informations de base: | Lumière | Mode de fonctionnement | Ratio de contraste |
|---|---|---|---|
| 110 cd/m2 (type) | TN, normalement blanc, transflectant | 951 (type) (transmissif) 3:1 (type) (réflectif) | |
| L'angle de vue (L/R/U/D) | Direction de la vue | Vitesse de réponse | |
| 50/50/50/50 (Typ.) ((CR≥2) | À 6 heures. | Le nombre d'heures de travail est calculé en fonction de la fréquence de travail. | |
| Couleur d' affichage: | Température de couleur | Nombre de couleurs | Couleur blanche |
| 6638K | 262K (6 bits) | X: Je ne sais pas.0.310; Y:0.330 | |
| 1931 Couleur Gamlt: | Ratio NTSC | Couverture sRGB | Couverture RGB Adobe |
| 29% | 39% | 30% | |
| Couverture DCI-P3 | Couverture du Rec.2020 | Les commentaires | |
| 30% | 22% | Les caractéristiques de l'appareil sont les suivantes:709, BT.709), Rec.2020 (BT.2020) | |
| Variation de luminance: | 1.25/1.43 (type/max.) | ||
| Performance: | Type 3D | Visibilité extérieure | Réflexion |
| - | Légible à la lumière du soleil | 2.5/4% (min./type) | |
| Signal électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
|---|---|---|---|---|---|---|
| 3.0/1.5/0.05/-0.05mA (type) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (type) ((VSHA/VSHD/VDD/VEE) | - | ||||
| Caractéristiques de l' interface: | Position | Le type | Interface | |||
| - | CFP | RGB parallèle (1 ch, 6 bits) | ||||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| 1 pièces | 0.3 mm | 61 épingles | ||||
| Caractéristiques du rétroéclairage: | Le type | Position | Forme | Montant | Vie (Heures) | Remplacement |
|---|---|---|---|---|---|---|
| L'équipement | Type de lumière de bord | - | - | - | - | |
| WLED électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
| Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure. | 22.2/25.2V (type/max.) | 333 mW (type.) | ||||
| Caractéristiques de l' interface: | Position | Le type | Le pilote WLED | |||
| - | Inclus dans l'interface du signal du panneau | Je ne veux pas. | ||||
LQ035Q7DH05 prend en charge l'affichage240 (RGB) × 320Il est équipé d'un écran à écran plat (QVGA) avec un rapport d'aspect de 3:4 (W:H), dont les pixels sont disposés en bande verticale RVB. En ce qui concerne les détails mécaniques, il présente une surface active de 53,64 mm × 71,52 mm, une taille de contour de 65 mm × 86,2 mm × 4 mm.2 ((D) mm, taille de la zone de vision de 57,4 mm × 75,2 mm, avec traitement de surface de revêtement dur (3H), poids net de 45,0 g (type).LQ035Q7DH05 peut fournir une luminosité d'affichage de 110 cd/m2 951:1 rapport de contraste transmissif, 3:1 (typique) rapport de contraste réfléchissant, 50/50/50/50 (typique) (CR≥2) (L/R/U/D) angle de vision, meilleure direction de vision à 6 heures et temps de réponse de 15/30 (typique) (Tr/Td) ms.L'échelle de gris ou la luminosité du sous-pixel est déterminée avec un signal d'échelle de gris de 6 bits pour chaque point, présentant ainsi une palette de couleurs de 262K, également avec une performance de gamme de couleurs de 29% (NTSC).Ce produit a adopté WLED comme son système de rétroéclairage qui a été placé comme type de lumière Edge, un pilote de rétroéclairage externe est également nécessaire.
