Détails sur le produit:
|
modèle: | LQ035Q7DH02 | Taille diagonale: | 3,5 pouces |
---|---|---|---|
marque: | Dièse | Luminance: | ² de 100 cd/m (type.) |
Type d'interface: | RVB parallèle (1 ch, bit 6), 50 bornes FPC | Source lumineuse: | WLED, heures 10K, SANS conducteur |
Format de pixel: | 240 (RVB) ×320 [QVGA] 113PPI | Environnement: | Température de fonctionnement : -10 | °C 70 ; Température de stockage : -25 | °C 70 |
Surligner: | 3,5" affichage de TFT LCD de dièse de LCM,affichage de TFT LCD du dièse 100nits |
LQ035 série LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Caractéristiques de pixel : | Format de pixel | 240 (RVB) ×320 [QVGA] | Dot Pitch | 0.0745×0.2235 millimètre (H×V) |
---|---|---|---|---|
Configuration | Rayure verticale de RVB | Lancement de pixel | 0.2235×0.2235 millimètre (H×V) [113PPI] | |
Taille mécanique : | Zone d'exposition | 53.64×71.52 millimètre (H×V) | Région d'encadrement | 57.4×75.2 millimètre (H×V) |
Décrivez faible. | 65×86.2 millimètre (H×V) | Profondeur d'ensemble | 4.0±0.2 millimètre | |
Caractéristiques d'ensemble : | Facteur de forme | Rectangle plat | Orientation | Type de portrait |
Allongement | 3:4 (H : V) | Formez le style | ||
Écran tactile : | Points de contact | 1 point | Signal de TP | - |
Contrôleur de TP | Sans contrôleur de contact | Écran tactile | contact 4-wire résistif | |
D'autres caractéristiques : | Poids | 45.0g (type.) | Surface | Revêtement dur (3H) |
Caractéristiques de contre-jour : | Forme de lampe | - | Type de lampe | WLED | Temps de la vie | 10K (type.) (heures) |
---|---|---|---|---|---|---|
Remplacement | - | Quantité | - | Position | Type de balisage du bord de piste | |
Lampe électrique : | Entrée de tension | 21.6V (type.) | Entrée actuelle | 15/20mA (type. /Max.) | ||
Consommation | 324mW (type.) | |||||
Caractéristiques d'interface : | Type | Inclus dans l'interface de signal de panneau | Position | - | Conducteur de lampe | Non |
Données de base : | Éclat | ² de 100 cd/m (type.) | Rapport de contraste | 3:1 (transmissif) de 80:1 (type.) (type.) (réfléchi) |
---|---|---|---|---|
Angle de visualisation | 40/40/40/50 (type.) (CR≥2) | Mode optique | TN, normalement blanc, Transflective | |
Direction de visionnement | 6 heures | Temps de réponse | 30/50 (type.) (Tr/Td) (Mme) | |
Représentation de couleur : | Chromaticité | Wx : 0,300 ; Wy : 0,350 | Nombres de couleur | 262K (6-bit) |
La température de couleur | 6963K | Uniformité blanche | - | |
1931 couleur Gamlt : | Rapport de NTSC | 26% | sRGB | couverture de 35% |
Adobe RVB | couverture de 27% | DCI-P3 | couverture de 26% | |
Rec.2020 | couverture de 19% | Remarques | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Représentation d'affichage : | Visibilité extérieure | Lumière du soleil lisible | Transmittance | - |
type 3D | - | Réflectivité | 2.5/4% (mn/type.) |
Système de signal : | RVB parallèle (1 ch, bit 6) | Tension de logique | - | |||
---|---|---|---|---|---|---|
Signal électrique : | Entrée de tension | 5.0/3.3/15.0/-10.0V (type.) (VSHA/VSHD/VDD/VEE) | Entrée actuelle | 3.0/1.5/0.05/-0.05mA (type.) (ISHA/ISHD/IDD/IEE) | ||
Caractéristiques d'interface : | Type | FPC | Position | - | ||
Détail de FPC : | Marque | Modèle | Pin Pitch | Goupilles | Quantité | Configuration |
0,5 millimètres | 50 bornes | PCs 1 |

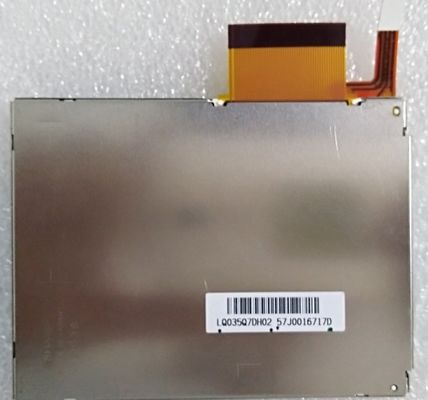

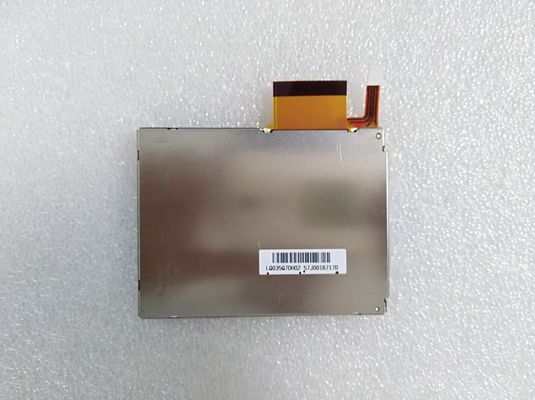

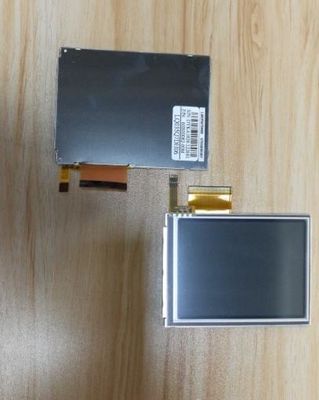

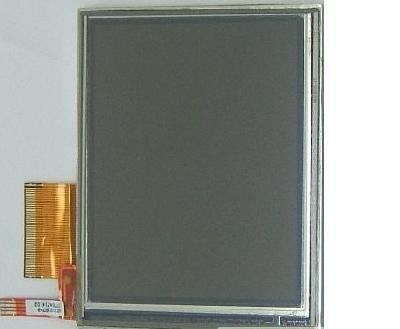

LQ035Q7DH02 soutient l'affichage 240 (RVB) ×320 (QVGA) avec l'allongement du 3:4 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 53,64 (W)×71.52 (H) millimètre, taille d'ensemble de 65 (W)×86.2 (H)×4.2 (D) millimètre, regardant la taille de secteur de 57,4 (W)×75.2 (H) millimètre, avec le treament extérieur de revêtement dur (3H), le poids net de 45.0g (type.). Comme TN, normalement blanc, produit de Transflective LCM, la boîte LQ035Q7DH02 fournit le rapport transimissive de contraste de 80:1 d'éclat d'affichage de ² de 100 cd/m, rapport réfléchissant de contraste de 3:1 (type.), 40/40/40/50 (type.) (CR≥2) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 30/50 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K, aussi avec la représentation de la gamme 26% (NTSC) de couleur. Ce produit a adopté WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 10K, conducteur externe de contre-jour est nécessaire en plus.
