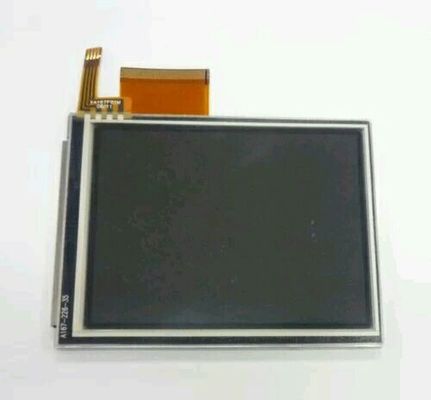

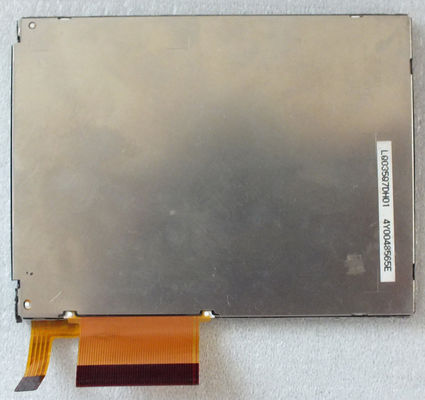

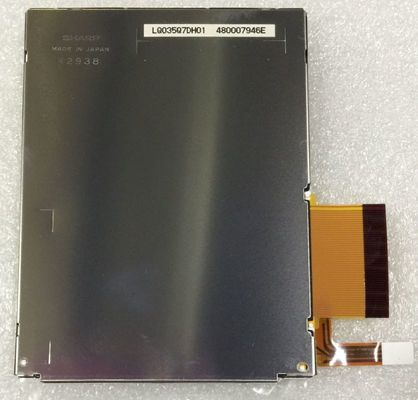

Détails sur le produit:
|
Modèle de panneau: | LQ035Q7DH01 | Marque de panneau: | Dièse |
---|---|---|---|
Résolution: | 240 (RVB) ×320, QVGA, 113PPI | taille de panneau: | 3.5inch |
Interface de signal: | RVB parallèle (1 ch, bit 6), 50 bornes FPC | Type de lampe: | WLED, heures 10K, sans conducteur |
Éclat: | ² de 100cd/m | Environnement: | Temp de opération. : -10 | °C 70 ; Temp de stockage. : -25 | °C 70 |
Surligner: | Panneau de TFT LCD du dièse 240×320RGB,panneau de TFT LCD du dièse 100cd/M2,LQ035Q7DH01 |
LQ035 série LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Données de base : | Marque | Modèle | Type | Alias modèle |
---|---|---|---|---|
DIÈSE | LQ035Q7DH01 | Un-SI TFT LCD, LCM | - | |
Fiabilité : | RoHS | Température de fonctionnement | Température de stockage | Résistance de vibration |
-10 | °C 70 | -25 | °C 70 | - |
Données de base : | Éclat | Mode opérationnel | Rapport de contraste |
---|---|---|---|
² de 100 cd/m (type.) | TN, normalement blanc, Transflective | 4:1 (transmissif) de 70:1 (type.) (type.) (réfléchi) | |
Angle de visualisation (L/R/U/D) | Direction de visionnement | Vitesse de réponse | |
40/40/40/50 (type.) (CR≥2) | 6 heures | 30/50 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur | Quantité de couleur | Chromaticité blanche de couleur |
- | 262K (6-bit) | - | |
Représentation : | type 3D | Visibilité extérieure | Réflectivité |
- | Lumière du soleil lisible | 2.5/4% (mn/type.) |
Taille de panneau : | 3,5 pouces | |||
---|---|---|---|---|
Caractéristiques de pixel : | Résolution | Disposition de pixel | Dot Pitch (W×H) | Lancement de pixel (W×H) |
240 (RVB) ×320, QVGA | Rayure verticale de RVB | 0.0745×0.2235 millimètre | 0.2235×0.2235 millimètre [113PPI] | |
Taille mécanique : | Secteur actif (W×H) | Région d'encadrement (W×H) | Dimension d'ensemble (W×H) | Profondeur d'ensemble |
53.64×71.52 millimètre | 57.4×75.2 millimètre | 65×86.2 millimètre | 4.0±0.2 millimètre | |
Caractéristiques d'ensemble : | Style de forme | Allongement | Orientation | Formez le style |
Rectangle plat | 3:4 (W : H) | Type de portrait | ||
Écran tactile : | Points de contact | Contrôleur de TP | Type de signal | Technologie de contact |
1 point | Sans contrôleur de contact | - | contact 4-wire résistif | |
D'autres caractéristiques : | Couverture de panneau | Poids | Surface | |
- | 45.0g (type.) | Revêtement dur (3H) |
Signal électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (type.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (type.) (VSHA/VSHD/VDD/VEE) | - | ||||
Caractéristiques d'interface : | Position | Type | Interface | |||
- | FPC | RVB parallèle (1 ch, bit 6) | ||||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
PCs 1 | 0,5 millimètres | 50 bornes |
Caractéristiques de contre-jour : | Type | Position | Forme | Quantité | La vie (heures) | Remplacement |
---|---|---|---|---|---|---|
WLED | Type de balisage du bord de piste | - | - | 10K (type.) | - | |
WLED électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
15/20mA (type. /Max.) | 21.6V (type.), 25.2V (maximum) | 324mW (type.) | ||||
Caractéristiques d'interface : | Position | Type | Conducteur de WLED | |||
- | Inclus dans l'interface de signal de panneau | Non |
LQ035Q7DH01 est un produit diagonal d'écran de visualisation de 3,5 pouces un-SI TFT LCD de dièse, avec un contre-jour intégré de WLED, sans conducteur de contre-jour, contact résistif de fil de l'écran tactile 4. Sur la base de la dernière fiche technique LCP-03015A de version qui a été sortie 10 21 2003, les appuis LQ035Q7DH01 montrent 240 (RVB) ×320 (QVGA) avec l'allongement du 3:4 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 53,64 (W)×71.52 (H) millimètre, taille d'ensemble de 65 (W)×86.2 (H)×4.2 (D) millimètre, regardant la taille de secteur de 57,4 (W)×75.2 (H) millimètre, avec le treament extérieur de revêtement dur (3H), le poids net de 45.0g (type.). Comme TN, normalement blanc, produit de Transflective LCM, la boîte LQ035Q7DH01 fournit le rapport transimissive de contraste de 70:1 d'éclat d'affichage de ² de 100 cd/m, rapport réfléchissant de contraste de 4:1 (type.), 40/40/40/50 (type.) (CR≥2) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 30/50 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 10K, conducteur externe de contre-jour est nécessaire en plus.
