Détails sur le produit:
|
marque: | Dièse | modèle: | LM5Q32R |
---|---|---|---|
Luminance: | ² de 120 cd/m (type.) | Taille diagonale: | 5.0inch |
Source lumineuse: | CCFL [1 PCs], heures 15K, SANS conducteur | Format de pixel: | 320 (RVB) ×240 [QVGA] 80PPI |
Type d'interface: | Données parallèles (à 8 bits), connecteur mâle 20 | Environnement: | Température de fonctionnement : 0 | °C 60 ; Température de stockage : -25 | °C 65 |
Surligner: | Écran de TFT LCD de dièse de SVGA,Panneau industriel d'affichage à cristaux liquides de XGA,Affichage de LVDS TFT LCD |
Taille de l'écran : | 5,0" | |||
---|---|---|---|---|
Caractéristiques de pixel : | Nombre de pixel | Format de pixel | Dot Pitch (H×V) | Lancement de pixel (H×V) |
320 (RVB) ×240, QVGA | Rayure verticale de RVB | 0.105×0.315 millimètre | 0.315×0.315 millimètre [80PPI] | |
Taille mécanique : | Zone d'exposition (H×V) | Ouverture d'encadrement (H×V) | Dimension hors-tout (H×V) | Profondeur globale |
100.8×75.6 millimètre | 103.4×78.3 millimètre | 134×113 millimètre | 10,5 (maximum) millimètres | |
Caractéristiques d'ensemble : | Forme de forme | Allongement (H : V) | Orientation | Formez le style |
Rectangle plat | 4:3 | Type de paysage | ||
L'autre Spéc. : | La masse | Couverture de panneau | Préparation de surface | |
150g (type.) | - | - |
Données de base : | Luminance | Mode de travail | Rapport de contraste |
---|---|---|---|
² de 120 cd/m (type.) | STN, normalement noir, transmissif | 30:1 (type.) (transmissif) | |
Bonne vue à | Angle de visualisation | Temps de réponse | |
6 heures | 35/35/15/25 (type.) (CR≥5) | 150/50 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur : | Couleur de soutien | Coordonnée de couleur |
8558K | Couleur | X : 0,290 ; Y : 0,300 |
Signal électrique : | Tension d'entrée | Courant d'entrée | Puissance | |||
---|---|---|---|---|---|---|
5.0V (type.) | 3/5mA (type. /Max.) | 310/400mW (type. /Max.) | ||||
Caractéristiques d'interface : | Type de signal | Type physique | Position d'interface | |||
Données parallèles (à 8 bits) | Connecteur | - | ||||
Détail d'interface : | Marque | Name modèle | Quantité | Goupilles | Pin Pitch | Pin Configuration |
FCI | SFR20R-1ST | PCs 1 | 20 bornes | 0,8 millimètres |
Caractéristiques de contre-jour : | Type | Position | La vie (heures) | Quantité | Forme | Remplacement |
---|---|---|---|---|---|---|
CCFL | Type de balisage du bord de piste (côté supérieur) | 15K (mn) | PCs 1 | Droit | - | |
CCFL électrique : | Tension d'entrée | Courant d'entrée | Puissance | |||
720V (type.) | 4.0±1mA | 2.9W (type.) | ||||
Fréquence d'opération | Tension de démarrage | |||||
30/80KHz (mn/maximum) | 1280/1600V (maximum) (Ta=+25/0℃) | |||||
Caractéristiques d'interface : | Conducteur State de CCFL | Type physique | Position d'interface | |||
Non | Connecteur | - | ||||
Détail d'interface | Marque | Name modèle | Quantité | Goupilles | Pin Pitch | Pin Configuration |
JST | BHR-03VS-1 | PCs 1 | 3 bornes | 4,0 millimètres | BLL-3PINS-LNH |

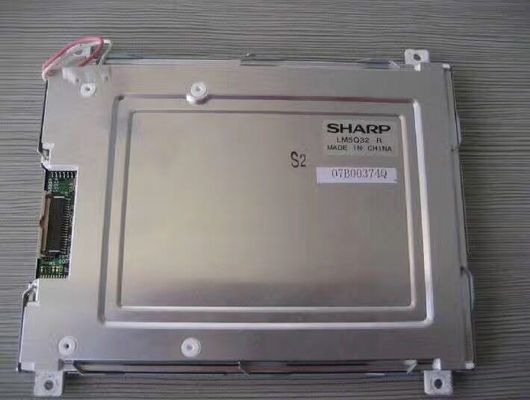

LM5Q32R soutient l'affichage 320 (RVB) ×240 (QVGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 100,8 (W)×75.6 (H) millimètre, taille d'ensemble de 134 (W)×113 (H)×10.5 (D) millimètre, regardant la taille de secteur de 103,4 (W)×78.3 (H) millimètre, poids net de 150g (type.). Comme STN, le produit normalement noir et transmissif de LCM, boîte de LM5Q32R fournit le rapport transimissive de contraste de 30:1 d'éclat d'affichage de ² de 120 cd/m, 35/35/15/25 (type.) (CR≥5) (L/R/U/D) angle de visualisation, meilleure direction de vue sur 6 heures, et temps de réponse de 150/50 (type.) (Tr/Td) Mme, de ce fait présentant une palette de couleurs de couleur. Ce produit a adopté 1 les PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (côté supérieur) et avoir un temps de vie active des heures 15K, conducteur externe de contre-jour est nécessaire en plus.
