Détails sur le produit:
|
taille de panneau: | 5.7INCH | Modèle de panneau: | LM32019P |
---|---|---|---|
Éclat: | ² de 70 cd/m (type.) | Ouverture d'encadrement: | 121,0 (W)×91.6 (H) millimètre |
Résolution: | 320×240, QVGA, 70PPI | Interface de signal: | Données parallèles (4-bit), 12 bornes FPC |
Environnement: | Temp de opération. : 0 | °C 45 ; Temp de stockage. : -25 | °C 60 | Type de lampe: | 1 PCs CCFL, heures 15K, sans conducteur |
Surligner: | Écran de TFT LCD de dièse de SVGA,Panneau industriel d'affichage à cristaux liquides de XGA,Affichage de LVDS TFT LCD |
Données de base : | Marque de panneau | DIÈSE | Modèle de panneau | LM32019P |
---|---|---|---|---|
Taille diagonale | 5,7" | Application | ||
Type de panneau | FSTN-LCD, LCM | Alias modèle | - | |
Fiabilité : | Temp de opération. | 0 | °C 45 | Temp de stockage. | -25 | °C 60 |
Données de base : | Éclat | ² de 70 cd/m (type.) | Rapport de contraste | 10:1 (type.) (transmissif) |
---|---|---|---|---|
Angle de visualisation | 25/25/15/30 (type.) (CR≥4) | Mode optique | STN, noir/blanc (négatif), transmissif | |
Direction de visionnement | - | Temps de réponse | 350/170 (type.) (Tr/Td) (Mme) | |
Représentation de couleur : | Chromaticité | - | Nombres de couleur | Monochrome |
La température de couleur | - | Uniformité blanche | 1.30/1.50 (type. /Max.) (5 points) |
Caractéristiques de pixel : | Format de pixel | 320×240 [QVGA] | Dot Pitch | 0.360×0.360 millimètre (H×V) |
---|---|---|---|---|
Configuration | Rectangle | Lancement de pixel | 0.360×0.360 millimètre (H×V) [70PPI] | |
Taille mécanique : | Zone d'exposition | 115.17×86.37 millimètre (H×V) | Région d'encadrement | 121.0×91.6 millimètre (H×V) |
Décrivez faible. | 166×109 millimètre (H×V) | Profondeur d'ensemble | 7,5 (maximum) millimètres | |
Caractéristiques d'ensemble : | Facteur de forme | Rectangle plat | Orientation | Type de paysage |
Allongement | 4:3 (H : V) | Formez le style | ||
Trous et parenthèses : | Trous de montage de visage (3-Φ3.0, 1-Φ2.8) | |||
D'autres caractéristiques : | Poids | 160g (type.) | Surface | - |
Système de signal : | Données parallèles (4-bit) | Tension de logique | - | |||
---|---|---|---|---|---|---|
Signal électrique : | Entrée de tension | 5.0V (type.) | Entrée actuelle | 1.2mA (type.) | ||
Consommation | 46/70mW (type. /Max.) | |||||
Caractéristiques d'interface : | Type | FPC | Position | - | ||
Détail de FPC : | Marque | Modèle | Pin Pitch | Goupilles | Quantité | Configuration |
1,25 millimètres | 12 bornes | PCs 1 |
Caractéristiques de contre-jour : | Forme de lampe | - | Type de lampe | CCFL | Temps de la vie | 15K (type.) (heures) |
---|---|---|---|---|---|---|
Remplacement | - | Quantité | PCs 1 | Position | Type de balisage du bord de piste | |
Lampe électrique : | Entrée de tension | 290±29V | Entrée actuelle | 5.0±1mA | ||
Fréquence | 20/60KHz (mn/maximum) | Tension éjectrice | 900V (maximum) (Ta=+25℃) | |||
Consommation | 1.45W (type.) | |||||
Caractéristiques d'interface : | Type | Connecteur | Position | - | Conducteur de lampe | Non |
Détail d'interface : | Marque | Modèle | Pin Pitch | Goupilles | Quantité | Configuration |
JST | BHR-03VS-1 | 4,0 millimètres | 3 bornes | PCs 1 | BLL-3PINS-HNL |

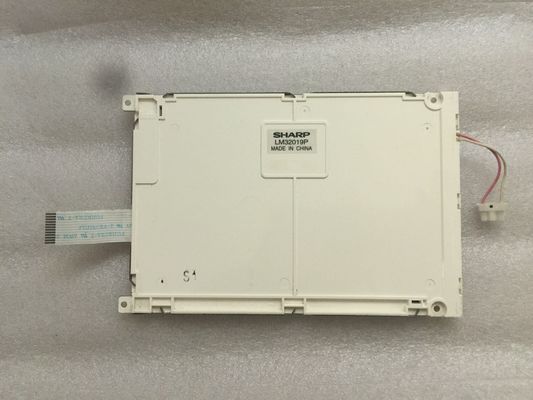

LM32019P soutient l'affichage 320×240 (QVGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans le rectangle. Quant au détail mécanique, il comporte le secteur actif de 115,17 (W)×86.37 (H) millimètre, taille d'ensemble de 166 (W)×109 (H) millimètre, regardant la taille de secteur de 121,0 (W)×91.6 (H) millimètre, poids net de 160g (type.). Comme STN, le noir/blanc (négatif), produit transmissif de LCM, boîte de LM32019P fournit le rapport transimissive de contraste de 10:1 d'éclat d'affichage de ² de 70 cd/m, 25/25/15/30 (type.) (CR≥4) (L/R/U/D) angle de visualisation, et temps de réponse de 350/170 (type.) (Tr/Td) Mme, de ce fait présentant une palette de couleurs monochromes. Ce produit a adopté 1 les PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 15K, conducteur externe de contre-jour est nécessaire en plus.
