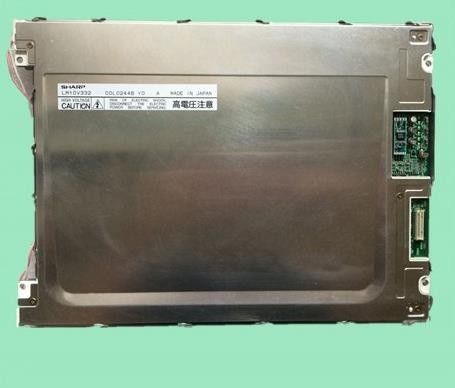

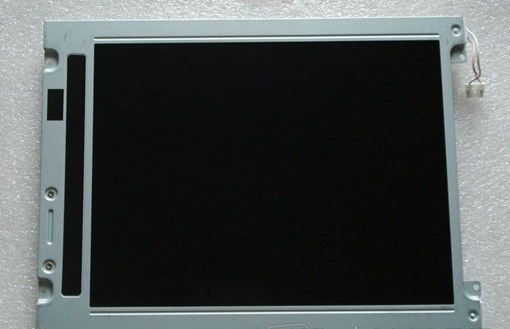

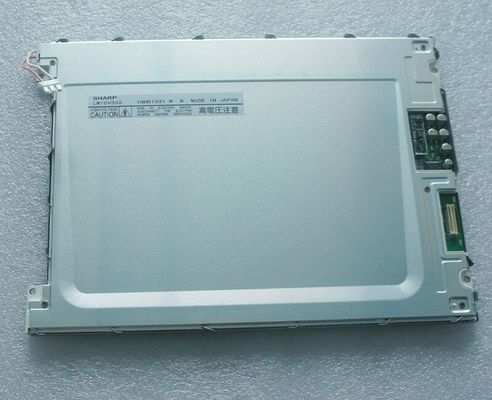

Détails sur le produit:
|
Modèle de panneau: | LM10V332 | taille de panneau: | 10.4inch |
---|---|---|---|
Résolution: | 640 (RVB) ×480, VGA, 76PPI | Éclat: | ² de 160 cd/m (type.) |
Ouverture d'encadrement: | 215,4 (W)×162.4 (H) millimètre | Type de lampe: | 1 PCs CCFL, heures 40K, sans conducteur |
Environnement: | Temp de opération. : 0 | °C 40 ; Temp de stockage. : -25 | °C 60 | Angle de visualisation: | 30/30/25/15 (type.) |
Surligner: | Écran de TFT LCD de dièse de SVGA,Panneau industriel d'affichage à cristaux liquides de XGA,Affichage de LVDS TFT LCD |
Taille de panneau : | 10,4 pouces | |||
---|---|---|---|---|
Caractéristiques de pixel : | Résolution | Disposition de pixel | Dot Pitch (W×H) | Lancement de pixel (W×H) |
640 (RVB) ×480, VGA | Rayure verticale de RVB | 0.110×0.330 millimètre | 0.330×0.330 millimètre [76PPI] | |
Taille mécanique : | Secteur actif (W×H) | Région d'encadrement (W×H) | Dimension d'ensemble (W×H) | Profondeur d'ensemble |
211.2×158.4 millimètre | 215.4×162.4 millimètre | 246×193.6 millimètre | 8,5 (maximum) millimètres | |
Caractéristiques d'ensemble : | Style de forme | Allongement | Orientation | Formez le style |
Rectangle plat | 4:3 (W : H) | Type de paysage | ||
Fixation : | Trous de montage de visage (4-Φ3.5) sur l'encadrement gauche et droit | |||
D'autres caractéristiques : | Couverture de panneau | Poids | Surface | |
- | 450g (type.) | - |
Données de base : | Éclat | Mode opérationnel | Rapport de contraste |
---|---|---|---|
² de 160 cd/m (type.) | STN, normalement noir, transmissif | 50:1 (type.) (transmissif) | |
Angle de visualisation (L/R/U/D) | Direction de visionnement | Vitesse de réponse | |
30/30/25/15 (type.) (CR≥5) | - | 220/80 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur | Quantité de couleur | Chromaticité blanche de couleur |
9154K | Couleur | X : 0,275 ; Y : 0,320 |
Signal électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
---|---|---|---|---|---|---|
90/135mA (type. /Max.) | 5.0V (type.) | 450/680mW (type. /Max.) | ||||
Caractéristiques d'interface : | Position | Type | Interface | |||
- | Connecteur | Données parallèles (à 8 bits) | ||||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
HEURES | DF9B-31P-1V | PCs 1 | 1,0 millimètres | 31 bornes |
Caractéristiques de contre-jour : | Type | Position | Forme | Quantité | La vie (heures) | Remplacement |
---|---|---|---|---|---|---|
CCFL | Type de balisage du bord de piste (côté supérieur) | Droit | PCs 1 | 40K (type.) | - | |
CCFL électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
5.5mA (type.) | 520V (type.) | 2.86W (type.) | ||||
Tension d'ouverture | Fréquence de lampe | |||||
760/1300V (maximum) (Ta=+25/0℃) | 40/70KHz (mn/maximum) | |||||
Caractéristiques d'interface : | Position | Type | Conducteur de CCFL | |||
- | Connecteur | Non | ||||
Détail d'interface | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
JST | BHR-03VS-1 | PCs 1 | 4,0 millimètres | 3 bornes | BLL-3PINS-HNL |
LM10V332 soutient l'affichage 640 (RVB) ×480 (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 211,2 (W)×158.4 (H) millimètre, taille d'ensemble de 246 (W)×193.6 (H) millimètre, regardant la taille de secteur de 215,4 (W)×162.4 (H) millimètre, poids net de 450g (type.). Comme STN, le produit normalement noir et transmissif de LCM, la boîte LM10V332 fournit le rapport transimissive de contraste de 50:1 d'éclat d'affichage de ² de 160 cd/m, 30/30/25/15 (type.) (CR≥5) (L/R/U/D) angle de visualisation, et temps de réponse de 220/80 (type.) (Tr/Td) Mme, de ce fait présentant une palette de couleurs de couleur. Ce produit a adopté 1 les PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (côté supérieur) et avoir un temps de vie active des heures 40K, conducteur externe de contre-jour est nécessaire en plus. LM10V332 utilise des données parallèles (à 8 bits) car c'est le système d'entrée de signal, qui s'est relié par le connecteur mâle 31 à la tension d'alimentation électrique de 5.0V (type.).
