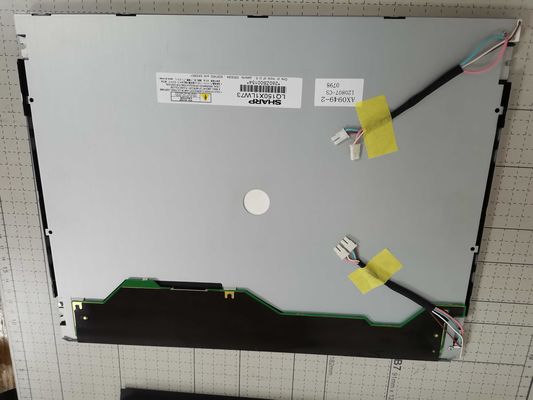

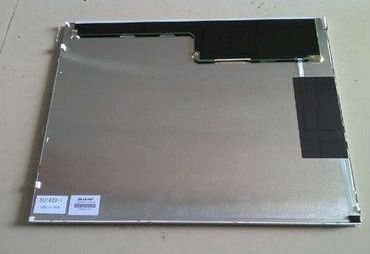

Détails sur le produit:
|
Modèle: | LQ150X1LG81 | Luminance: | ² de 350 cd/m (type.) |
---|---|---|---|
Angle de visualisation: | 60/60/45/55 | Format de pixel: | 1024 (RVB) ×768 [XGA] 85PPI |
Type d'interface: | LVDS (1 ch, à 8 bits), connecteur mâle 20 | Source lumineuse: | CCFL [2 PCs], heures 50K, SANS conducteur |
Taille diagonale: | 15" | Environnement: | Température de fonctionnement : 0 | °C 60 ; Température de stockage : -25 | °C 60 |
Surligner: | Écran de CCFL TFT LCD,Affichage d'affichage à cristaux liquides de dièse de SVGA |
LQ150 série LQ150X1LG81 LQ150X1LG71 LQ150X1LG55 LQ150X1LG11
Caractéristiques de pixel : | Format de pixel | 1024 (RVB) ×768 [XGA] | Dot Pitch | 0.099×0.297 millimètre (H×V) |
---|---|---|---|---|
Configuration | Rayure verticale de RVB | Lancement de pixel | 0.297×0.297 millimètre (H×V) [85PPI] | |
Taille mécanique : | Zone d'exposition | 304.128×228.096 millimètre (H×V) | Région d'encadrement | 308.1×232.1 millimètre (H×V) |
Décrivez faible. | 326×252 millimètre (H×V) | Profondeur d'ensemble | 11.2±0.5 millimètre | |
Caractéristiques d'ensemble : | Facteur de forme | Rectangle plat | Orientation | Type de paysage |
Allongement | 4:3 (H : V) | Formez le style | ||
Trous et parenthèses : | Trous de montage latéraux (4-M3) sur l'encadrement gauche et droit | |||
D'autres caractéristiques : | Poids | 1.00Kgs (maximum) | Surface | Anti-éblouissant (brume 25%), revêtement dur (3H) |
Données de base : | Éclat | ² de 350 cd/m (type.) | Rapport de contraste | 550:1 (type.) (transmissif) |
---|---|---|---|---|
Angle de visualisation | 60/60/45/55 (type.) (CR≥10) | Mode optique | TN, normalement blanc, transmissif | |
Direction de visionnement | 6 heures | Temps de réponse | 2/6 (type.) (Tr/Td) (Mme) | |
Représentation de couleur : | Chromaticité | Wx : 0,313 ; Wy : 0,329 | Nombres de couleur | 16.2M (6-bit + FRC) |
La température de couleur | 6485K | Uniformité blanche | 1,25 (maximum) (5 points) | |
1931 couleur Gamlt : | Rapport de NTSC | 52% | sRGB | couverture de 72% |
Adobe RVB | couverture de 54% | DCI-P3 | couverture de 54% | |
Rec.2020 | couverture de 39% | Remarques | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Caractéristiques de contre-jour : | Forme de lampe | Droit | Type de lampe | CCFL | Temps de la vie | 50K (mn) (heures) |
---|---|---|---|---|---|---|
Remplacement | - | Quantité | 2 PCs | Position | Type de balisage du bord de piste (dessus et bas) | |
Lampe électrique : | Entrée de tension | 660V (type.) | Entrée actuelle | 3.5/6.5/7.5mA (mn/type. /Max.) | ||
Fréquence | 40/55/70 kilohertz (mn/type. /Max.) | Tension éjectrice | 1400V (maximum) (Ta=0℃) | |||
Consommation | 8.6W (type.) | |||||
Caractéristiques d'interface : | Type | Connecteur | Position | - | Conducteur de lampe | Non |
Détail d'interface : | Marque | Modèle | Pin Pitch | Goupilles | Quantité | Configuration |
JST | BHR-03VS-1 | 4,0 millimètres | 3 bornes | 2 PCs | BLL-3PINS-HNL |
Système de signal : | LVDS (1 ch, à 8 bits) | Tension de logique | - | |||
---|---|---|---|---|---|---|
Signal électrique : | Entrée de tension | 3.3V (type.) | Entrée actuelle | 350mA (type.) | ||
Caractéristiques d'interface : | Type | Connecteur | Position | - | ||
Détail de connecteur : | Marque | Modèle | Pin Pitch | Goupilles | Quantité | Configuration |
HEURES | DF14H-20P-1.25H | 1,25 millimètres | 20 bornes | PCs 1 | LVDS-20P1C8B-010G |
LQ150X1LG81 soutient l'affichage 1024 (RVB) ×768 (XGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 304,128 (W)×228.096 (H) millimètre, taille d'ensemble de 326 (W)×252 (H)×11.7 (D) millimètre, regardant la taille de secteur de 308,1 (W)×232.1 (H) millimètre, avec le treament extérieur d'anti-éblouissant (brume 25%), revêtement dur (3H), poids net de 1.00Kgs (maximum). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ150X1LG81 fournit le rapport transimissive de contraste de 550:1 d'éclat d'affichage de ² de 350 cd/m, 60/60/45/55 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 2/6 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec signaux du bit des 6 + de la gamme de gris de FRC pour chaque point, de ce fait présentant une palette de couleurs de 16.2M, aussi avec la représentation de la gamme 52% (NTSC) de couleur. Ce produit a adopté 2 PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (dessus et bas) et a un temps de vie active des heures 50K, conducteur externe de contre-jour est nécessaire en plus.
