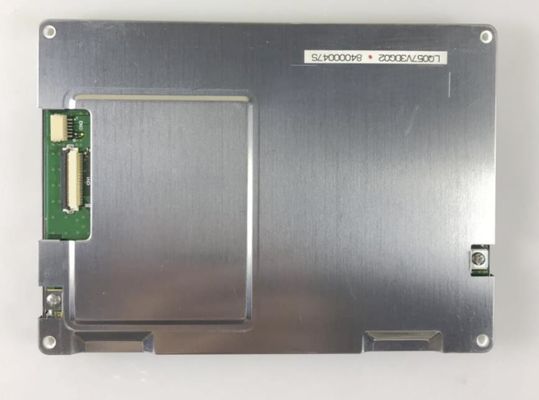

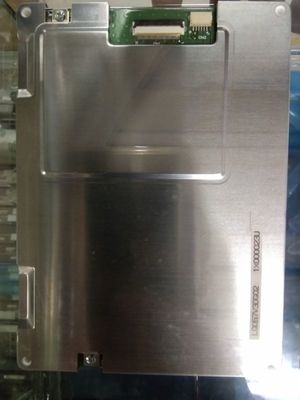

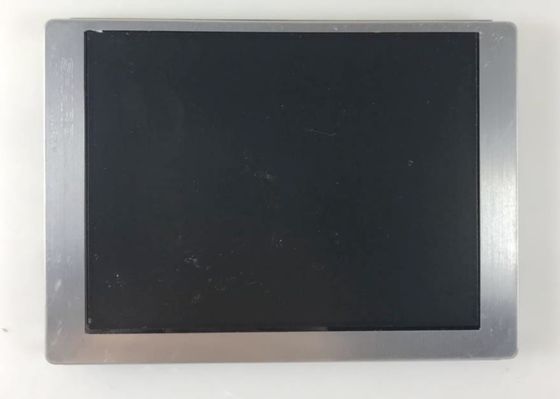

Détails sur le produit:
|
Modèle: | LQ057V3DG02 | Marque: | Dièse |
---|---|---|---|
Taille diagonale: | 5,7 pouces | Luminance: | ² de 400 cd/m (type.) |
Format de pixel: | 640 (RVB) ×480 [VGA] 141PPI | Type d'interface: | RVB parallèle (1 ch, bit 6), connecteur mâle 33 |
Source lumineuse: | WLED, heures 50K, avec le conducteur de LED | Environnement: | Température de fonctionnement : -30 | °C 80 ; Température de stockage : -30 | °C 80 ; Niveau de vibr |
Surligner: | Affichage de TFT LCD de dièse de QVGA,Panneau pointu de TFT de symétrie |
LQ057 série LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
Caractéristiques de pixel : | Résolution | 640 (RVB) ×480, VGA | Dot Pitch (millimètres) | 0.060×0.180 (H×V) |
---|---|---|---|---|
Format de pixel | Rayure verticale de RVB | Lancement de pixel (millimètres) | 0.180×0.180 (H×V) [141PPI] | |
Taille mécanique : | Secteur actif (millimètres) | 115,2 (H) × 86,4 (V) | Région d'encadrement (millimètres) | 120,0 (H) × 91,2 (V) |
Décrivez faible. (millimètre) | 144 (H) × 104,6 (V) | Profondeur (millimètres) | 12.3/13.5 (type. /Max.) | |
Caractéristiques d'ensemble : | Style de forme | Rectangle plat | Forme d'ensemble | |
Allongement | 4:3 (H : V) | Orientation | Type de paysage | |
Support : | Trous de montage arrière (4 PCs) | |||
L'autre Spéc. : | Poids | 250g (maximum) | Traitement | Anti-éblouissant |
Données de base : | Luminance (² de cd/m) | 400 (type.) | Rapport de contraste | 600:1 (type.) (transmissif) |
---|---|---|---|---|
Angle de visualisation | 80/80/80/70 (type.) (CR≥5) | Mode d'affichage | TN, normalement blanc, transmissif | |
La meilleure vue dessus | 12 heures | Réponse (Mme) | 8/21 (type.) (Tr/Td) | |
Représentation de couleur : | Coordonnée blanche | X : 0,313 ; Y : 0,329 | Couleurs d'affichage | 262K (6-bit) |
La température de couleur | 6485K | Uniformité blanche | - |
Signal électrique : | Approvisionnement de tension | 3.3V (type.) (VCC) | Approvisionnement actuel | 220mA (type.) (ICC) | ||
---|---|---|---|---|---|---|
Type de signal : | RVB parallèle (1 ch, bit 6) | Tension de signal | 0≤VIL≤0.3VCC ; 0.7VCC≤VIH≤VCC | |||
Caractéristiques d'interface : | Position | - | Type | Connecteur | ||
Détail d'interface : | Marque | Modèle | Quantité | Goupilles | Lancement | Pin Configuration |
IRISO | IMSA-9637S-33Y902 | PCs 1 | 33 bornes | 0,5 millimètres | DRGB-33P1C6B-020E |
Caractéristiques de contre-jour : | Forme | - | Type | WLED | Position | Type de balisage du bord de piste |
---|---|---|---|---|---|---|
Remplacement | - | Quantité | - | Temps de la vie | 50K (type.) (heures) | |
Caractéristiques d'interface : | Position | - | Type | Connecteur | ||
Détail d'interface : | Marque | Modèle | Quantité | Goupilles | Lancement | Pin Configuration |
JST | SM06B-SRSS-TB (SI) (SN) | PCs 1 | 6 bornes | 1,0 millimètres | ||
Conducteur de contre-jour : | Avec le conducteur de LED | |||||
Conducteur Electrical : | Approvisionnement de tension | 12.0V (type.) | Approvisionnement actuel | 300mA (type.) |
LQ057V3DG02 soutient l'affichage 640 (RVB) ×480 (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 115,2 (W)×86.4 (H) millimètre, taille d'ensemble de 144 (W)×104.6 (H)×13.5 (D) millimètre, regardant la taille de secteur de 120,0 (W)×91.2 (H) millimètre, avec le treament extérieur du poids net anti-éblouissant et de 250g (maximum). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ057V3DG02 fournit le rapport transimissive de contraste de 600:1 d'éclat d'affichage de ² de 400 cd/m, 80/80/80/70 (type.) (CR≥5) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 12 heures, et le temps de réponse de 8/21 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 50K, avec le conducteur de LED.
