Détails sur le produit:
|
Marque de panneau: | Dièse | Modèle de panneau: | LM100SS1T522 |
---|---|---|---|
Éclat: | ² de 100 cd/m (type.) | Ouverture d'encadrement: | 207,0 (W)×156.0 (H) millimètre |
taille de panneau: | 10.0INCH | Résolution: | 800 (RVB) ×600, SVGA, 99PPI |
Type de lampe: | 1 PCs CCFL, heures 25K, sans conducteur | Environnement: | Temp de opération. : 0 | °C 40 ; Temp de stockage. : -25 | °C 60 |
Surligner: | Écran de TFT LCD de dièse de SVGA,Panneau industriel d'affichage à cristaux liquides de XGA,Affichage de LVDS TFT LCD |
Taille de l'écran : | 10,0 » | |||
---|---|---|---|---|
Caractéristiques de pixel : | Nombre de pixel | Format de pixel | Dot Pitch (H×V) | Lancement de pixel (H×V) |
800 (RVB) ×600, SVGA | Rayure verticale de RVB | 0.085×0.255 millimètre | 0.255×0.255 millimètre [99PPI] | |
Taille mécanique : | Zone d'exposition (H×V) | Ouverture d'encadrement (H×V) | Dimension hors-tout (H×V) | Profondeur globale |
203.98×152.98 millimètre | 207.0×156.0 millimètre | 236.8×172.5 millimètre | 6.5±0.3 millimètre | |
Caractéristiques d'ensemble : | Forme de forme | Allongement (H : V) | Orientation | Formez le style |
Rectangle plat | 4:3 | Type de paysage | ||
L'autre Spéc. : | La masse | Couverture de panneau | Préparation de surface | |
340g | - | Revêtement anti-éblouissants et durs (3H) |
Caractéristiques de contre-jour : | Type | Position | La vie (heures) | Quantité | Forme | Remplacement |
---|---|---|---|---|---|---|
CCFL | Type de balisage du bord de piste | 25K (type.) | PCs 1 | Droit | - | |
CCFL électrique : | Tension d'entrée | Courant d'entrée | Puissance | |||
555V (type.) | 4.3/5.0mA (type. /Max.) | 2.4W (type.) | ||||
Fréquence d'opération | Tension de démarrage | |||||
40/100KHz (mn/maximum) | 850/1050V (maximum) (Ta=+25/0℃) | |||||
Caractéristiques d'interface : | Conducteur State de CCFL | Type physique | Position d'interface | |||
Non | Connecteur | - | ||||
Détail d'interface | Marque | Name modèle | Quantité | Goupilles | Pin Pitch | Pin Configuration |
JST | BHR-03VS-1 | PCs 1 | 3 bornes | 4,0 millimètres | BLL-3PINS-HNL |
Données de base : | Luminance | Mode de travail | Rapport de contraste |
---|---|---|---|
² de 100 cd/m (type.) | STN, normalement noir, transmissif | 50:1 (type.) (transmissif) | |
Bonne vue à | Angle de visualisation | Temps de réponse | |
- | 30/30/15/25 (type.) (CR≥5) | 220/80 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur : | Couleur de soutien | Coordonnée de couleur |
7075K | Couleur | X : 0,300 ; Y : 0,340 |
Signal électrique : | Tension d'entrée | Courant d'entrée | Puissance | |||
---|---|---|---|---|---|---|
3.3V (type.) | - | 680/975mW (type. /Max.) | ||||
Caractéristiques d'interface : | Type de signal | Type physique | Position d'interface | |||
Données parallèles (à 8 bits) | Connecteur | - | ||||
Détail d'interface : | Marque | Name modèle | Quantité | Goupilles | Pin Pitch | Pin Configuration |
JAE | FI-W31P-HF | PCs 1 | 31 bornes | 1,25 millimètres |

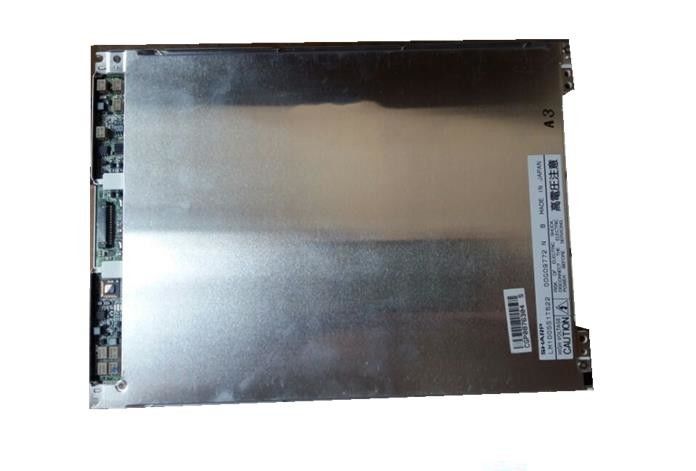

LM100SS1T522 soutient l'affichage 800 (RVB) ×600 (SVGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 203,98 (W)×152.98 (H) millimètre, taille d'ensemble de 236,8 (W)×172.5 (H)×6.8 (D) millimètre, regardant la taille de secteur de 207,0 (W)×156.0 (H) millimètre, avec le treament extérieur de revêtement anti-éblouissant et dur (3H), poids net de 340g. Comme STN, le produit normalement noir et transmissif de LCM, la boîte LM100SS1T522 fournit le rapport transimissive de contraste de 50:1 d'éclat d'affichage de ² de 100 cd/m, 30/30/15/25 (type.) (CR≥5) (L/R/U/D) angle de visualisation, et temps de réponse de 220/80 (type.) (Tr/Td) Mme, de ce fait présentant une palette de couleurs de couleur. Ce produit a adopté 1 les PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 25K, conducteur externe de contre-jour est nécessaire en plus.
