Détails sur le produit:
|
Fabricant: | Dièse | Name modèle: | LM057QC1T01 |
---|---|---|---|
Luminance: | ² de 180 cd/m (type.) | Taille de l'écran: | 5,7 pouces |
Nombre de pixel: | 320 (RVB) ×240 (QVGA) 70PPI | Type de signal: | Données parallèles (à 8 bits), connecteur mâle 15 |
Contre-jour: | 1 PCs CCFL, 25K heures, aucun conducteur | Max. Ratings: | Temp de stockage. : -25 | °C 60 Temp de opération. : 0 | °C 50 |
Surligner: | Affichage d'affichage à cristaux liquides d'intense luminosité de WLED,Écran de CCFL TFT LCD,Affichage de TFT LCD de dièse de SVGA |
Caractéristiques de pixel : | Résolution | 320 (RVB) ×240, QVGA | Dot Pitch (millimètres) | 0.120×0.360 (H×V) |
---|---|---|---|---|
Format de pixel | Rayure verticale de RVB | Lancement de pixel (millimètres) | 0.360×0.360 (H×V) [70PPI] | |
Taille mécanique : | Secteur actif (millimètres) | 115,2 (H) × 86,4 (V) | Région d'encadrement (millimètres) | 121,3 (H) × 92,6 (V) |
Décrivez faible. (millimètre) | 154,6 (H) × 114,8 (V) | Profondeur (millimètres) | 8.3±0.5 | |
Caractéristiques d'ensemble : | Style de forme | Rectangle plat | Forme d'ensemble | |
Allongement | 4:3 (H : V) | Orientation | Type de paysage | |
Support : | Trous de montage de visage (2-Φ3.2, 2-R1.6) | |||
L'autre Spéc. : | Poids | 200g (type.) | Traitement | - |
Signal électrique : | Approvisionnement de tension | 3.3/5.0V (type.) (VDD) | Approvisionnement actuel | 1.5/3.0mA (type.) (3.3V/5.0V) (IDD) | ||
---|---|---|---|---|---|---|
Type de signal : | Données parallèles (à 8 bits) | Tension de signal | - | |||
Caractéristiques d'interface : | Position | - | Type | Connecteur | ||
Détail d'interface : | Marque | Modèle | Quantité | Goupilles | Lancement | Pin Configuration |
molex | 53261-1510 | PCs 1 | 15 bornes | 1,25 millimètres |
Données de base : | Luminance (² de cd/m) | 180 (type.) | Rapport de contraste | 40:1 (type.) (transmissif) |
---|---|---|---|---|
Angle de visualisation | 50/50/35/60 (type.) (CR≥2) | Mode d'affichage | STN, normalement noir, transmissif | |
La meilleure vue dessus | 6 heures | Réponse (Mme) | 450/100 (type.) (Tr/Td) | |
Représentation de couleur : | Coordonnée blanche | X : 0,320 ; Y : 0,330 | Couleurs d'affichage | Couleur |
La température de couleur | 6116K | Uniformité blanche | - |
Caractéristiques de contre-jour : | Forme | Droit | Type | CCFL | Position | Type de balisage du bord de piste (côté inférieur) |
---|---|---|---|---|---|---|
Remplacement | - | Quantité | PCs 1 | Temps de la vie | 25K (type.) (heures) | |
Lampe électrique : | Approvisionnement de tension | 400V (type.) | Approvisionnement actuel | 4.0/6.0/6.5mA (mn/type. /Max.) | ||
Fréquence | 40/80KHz (mn/maximum) | Tension de démarrage | 650/770V (maximum) (Ta=+25/0℃) | |||
Consommation | 2.4W (type.) | |||||
Caractéristiques d'interface : | Position | - | Type | Connecteur | ||
Détail d'interface : | Marque | Modèle | Quantité | Goupilles | Lancement | Pin Configuration |
JST | BHR-03VS-1 | PCs 1 | 3 bornes | 4,0 millimètres | BLL-3PINS-HNL | |
Conducteur de contre-jour : | Non |

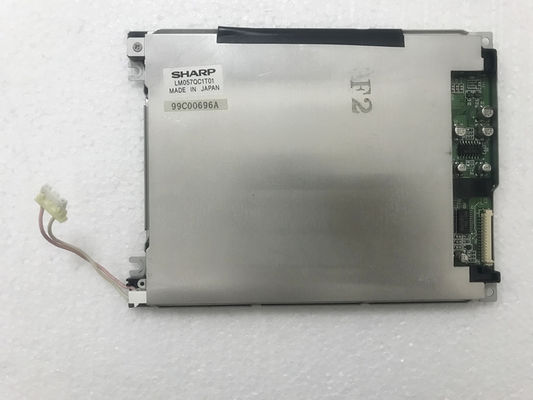

LM057QC1T01 soutient l'affichage 320 (RVB) ×240 (QVGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 115,2 (W)×86.4 (H) millimètre, taille d'ensemble de 154,6 (W)×114.8 (H) millimètre, regardant la taille de secteur de 121,3 (W)×92.6 (H) millimètre, poids net de 200g (type.). Comme STN, le produit normalement noir et transmissif de LCM, la boîte LM057QC1T01 fournit le rapport transimissive de contraste de 40:1 d'éclat d'affichage de ² de 180 cd/m, 50/50/35/60 (type.) (CR≥2) (L/R/U/D) angle de visualisation, meilleure direction de vue sur 6 heures, et temps de réponse de 450/100 (type.) (Tr/Td) Mme, de ce fait présentant une palette de couleurs de couleur. Ce produit a adopté 1 les PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (côté inférieur) et avoir un temps de vie active des heures 25K, conducteur externe de contre-jour est nécessaire en plus.
