Détails sur le produit:
|
| Taille diagonale: | 15,6 » | Modèle: | LQ156T3LW03 |
|---|---|---|---|
| Format de pixel: | 1366 ((RGB) × 768 [WXGA] 100 PPI | Luminance: | ² de 400 cd/m (type.) |
| Angle de vue: | 85/85/85/85 (type.) (CR≥10) | Source de lumière: | WLED, 70K heures, avec pilote LED |
| Type d'interface: | LVDS (1 ch, à 8 bits), connecteur mâle 30 | Environnement: | Température de fonctionnement: -20 ~ 70 °C; Température de stockage: -25 ~ 70 °C |
| Mettre en évidence: | Panneau industriel d'affichage à cristaux liquides de XGA,Écran de TFT LCD de dièse de SVGA |
||

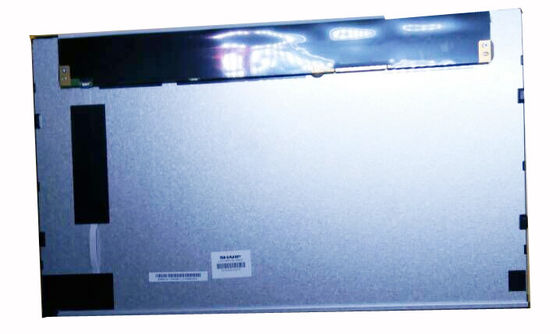

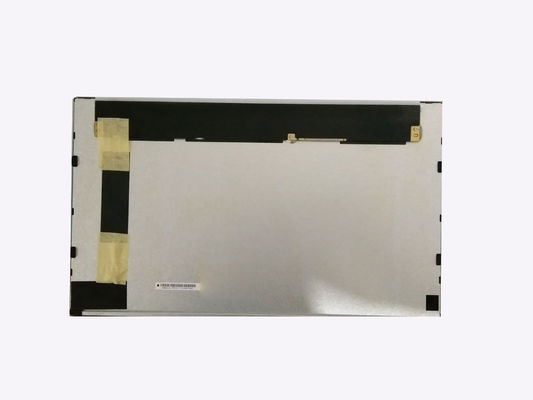

La série LQ156 LQ156T3LW03 LQ156T3LW02
| Informations de base: | Marque | Modèle | Le type | Alias du modèle |
|---|---|---|---|---|
| - Il est bien! | LQ156T3LW03 | a-Si TFT-LCD, LCM | - | |
| La fiabilité: | RoHS | Température de fonctionnement | Température de stockage | Résistance aux vibrations |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| Taille du panneau: | 15.6 pouces | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Résolution | Disposition des pixels | Piste de points (W × H) | La hauteur des pixels (W × H) |
| 1366 (RGB) × 768, WXGA | Bandes verticales RVB | 0.084 × 0,252 mm | 0.252 × 0,252 mm [100 PPI] | |
| Taille mécanique: | Zone active (W × H) | Surfaces de bordure (W × H) | Dimension du contour (W × H) | Profondeur du contour |
| 344.232 × 193.536 mm | - | 363.8 × 215,9 mm | 10.8 (type) mm | |
| Caractéristiques du schéma: | Style du formulaire | Ratio d'aspect | Les orientations | Style de forme |
| Rectangle plat | 16:9 (W: H) | Type de paysage | ||
| Fixation: | Trous de montage latéraux (4-M3) sur la lunette gauche et droite | |||
| Autres caractéristiques: | Couverture du panneau | Le poids | Surface | |
| - | 950 g (max.) | Couche dure (2H) | ||
| Informations de base: | Lumière | Mode de fonctionnement | Ratio de contraste |
|---|---|---|---|
| 400 cd/m2 (type) | ASV, généralement noir, transmissif | 1000Le système de transmission est un système de transmission de données. | |
| L'angle de vue (L/R/U/D) | Direction de la vue | Vitesse de réponse | |
| 85/85/85/85 (type) (CR≥10) | La symétrie | 35 (Typ.) ((Tr+Td) (ms) | |
| Couleur d' affichage: | Température de couleur | Nombre de couleurs | Couleur blanche |
| 6423K | 16.2M (6 bits + FRC) | X: Je ne sais pas.0.313; Y:0.337 | |
| 1931 Couleur Gamlt: | Ratio NTSC | Couverture sRGB | Couverture RGB Adobe |
| 77% | 96% | 75% | |
| Couverture DCI-P3 | Couverture du Rec.2020 | Les commentaires | |
| 80% | 58% | Les caractéristiques de l'appareil sont les suivantes:709, BT.709), Rec.2020 (BT.2020) | |
| Variation de luminance: | 1.43 (max.) ((5 points) | ||
| Consommation électrique: | 16.9W (type) |
|---|---|
| Taux d' image: | 60 Hz |
| Signal électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
|---|---|---|---|---|---|---|
| Le système d'aération doit être équipé d'un système d'aération de type V. | 5.0V (type) | 1.3W (type) | ||||
| Caractéristiques de l' interface: | Position | Le type | Interface | |||
| Connecteur | LVDS (1 ch, 8 bits) | |||||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| JAE | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon de matériel. | 1 pièces | 10,0 mm | 30 broches | ||
| Caractéristiques du rétroéclairage: | Le type | Position | Forme | Montant | Vie (Heures) | Remplacement |
|---|---|---|---|---|---|---|
| L'équipement | Type de lumière de bord | - | - | 70K (type) | - | |
| Caractéristiques de l' interface: | Position | Le type | Le pilote WLED | |||
| Connecteur | Avec pilote LED | |||||
| Détails de l'interface | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| JST | Le nombre de points d'intervention est le nombre de points d'intervention. | 1 pièces | 10,0 mm | 6 broches | ||
| Conducteur électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
| 1.3/1.5A (type/max.) | 12.0V (type) | 15.6W (type) | ||||
LQ156T3LW03 prend en charge l'affichage1366 ((RGB) × 768Il est équipé d'un écran à écran plat (WXGA) avec un rapport d'aspect de 16:9 (W:H), dont les pixels sont disposés en bande verticale RVB. En ce qui concerne les détails mécaniques, il présente une surface active de 344.232 ((W) × 193.536 ((H) mm, un contour de 363.8 ((W) × 215.9 ((H) mm, avec un traitement de surface de revêtement dur (2H), poids net de 950g (max.).1 rapport de contraste émissif, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) angle de vision, meilleure direction de vue sur la symétrie et temps de réponse de 35 (Typ.) ((Tr+Td) ms.L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 6 bits + FRC pour chaque point, présentant ainsi une palette de couleurs de 16,2M, également avec une performance de gamme de couleurs de 76% (NTSC).
