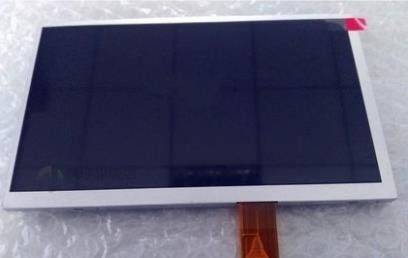

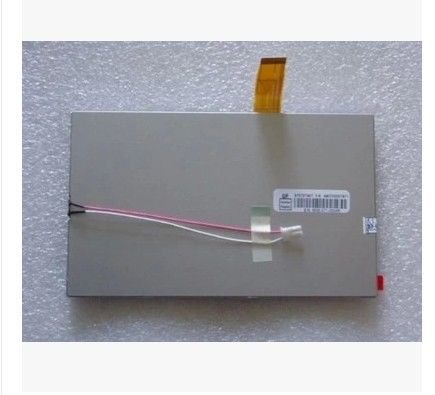

Détails sur le produit:
|
| Numéro de modèle: | Le numéro AT070TN07 V.B | Marque: | Innolex |
|---|---|---|---|
| Taille: | 7.0 pouces | Résolution: | 480 (RVB) × 234, 76 PPP |
| Lumière: | 350cd/m2 | Vue anglais: | 60/60/40/60 (type) (CR≥10) |
| Type de lampe: | L'équipement | Plage de température: | Température de fonctionnement: -30 ~ 85 °C; Température de stockage: -30 ~ 85 °C |
| Mettre en évidence: | Écran de CCFL TFT LCD,Affichage d'affichage à cristaux liquides de dièse de SVGA |
||
| Informations de base: | Marque | Modèle | Le type | Alias du modèle |
|---|---|---|---|---|
| Le numéro AT070TN07 V.B | a-Si TFT-LCD, LCM | Le numéro d'immatriculation du véhicule: | ||
| La fiabilité: | RoHS | Température de fonctionnement | Température de stockage | Résistance aux vibrations |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Taille du panneau: | 7.0 pouces | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Résolution | Disposition des pixels | Piste de points (W × H) | La hauteur des pixels (W × H) |
| 480 (RGB) × 234 | Bandes verticales RVB | 0.107 × 0,370 mm | 0.321 × 0,370 mm [76 PPI] | |
| Taille mécanique: | Zone active (W × H) | Surfaces de bordure (W × H) | Dimension du contour (W × H) | Profondeur du contour |
| 1540,08 × 86,58 mm | 156.5 × 89,00 mm | 164.9 × 100 mm | 50,7 ± 0,3 mm | |
| Caractéristiques du schéma: | Style du formulaire | Ratio d'aspect | Les orientations | Style de forme |
| Rectangle plat | 16:9 (W: H) | Type de paysage | ||
| Fixation: | Sans | |||
| Autres caractéristiques: | Couverture du panneau | Le poids | Surface | |
| - | 163 g (type) | Les produits à base d'alcool | ||
| Informations de base: | Lumière | Mode de fonctionnement | Ratio de contraste |
|---|---|---|---|
| 350 cd/m2 (type) | TN, normalement blanc, transmissif | 300Le système de transmission est un système de transmission de données. | |
| L'angle de vue (L/R/U/D) | Direction de la vue | Vitesse de réponse | |
| 60/60/40/60 (type) (CR≥10) | À 6 heures. | Le nombre d'heures d'attente est calculé en fonction de la fréquence d'attente de l'appareil. | |
| Couleur d' affichage: | Température de couleur | Nombre de couleurs | Couleur blanche |
| 6638K | Couleur complète | X: Je ne sais pas.0.310; Y:0.330 | |
| Variation de luminance: | 1.33/1.43 (type/max.) | ||
| Consommation électrique: | 1.227W (type.) |
|---|---|
| Vérifier à l' inverse: | Oui (U/D, L/R) |
| Contrôleur du temps (T-CON): | Besoin de T-CON externe |
| Signal électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
|---|---|---|---|---|---|---|
| (NA/3.0)/17/0.2/0.8mA (type) ((ICC/IDD/IGH/IGL) | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage de freinage. | 111 mW (type) | ||||
| Caractéristiques de l' interface: | Position | Le type | Interface | |||
| - | CFP | RGB analogique spécifique TFT | ||||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| 1 pièces | 0.5 mm | 26 broches | ||||
| Caractéristiques du rétroéclairage: | Le type | Position | Forme | Montant | Vie (Heures) | Remplacement |
|---|---|---|---|---|---|---|
| L'équipement | Type de lumière de bord | Array | 3S6P | 20K (min.) | - | |
| WLED électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
| 120 ± 12 mA | 8.4/9.3/10.5V (min./type/max.) | 1.116W (type) | ||||
| Caractéristiques de l' interface: | Position | Le type | Le pilote WLED | |||
| - | Connecteur | Je ne veux pas. | ||||
| Détails de l'interface | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| JST | BHSR-02VS-1 | 1 pièces | 3.5 mm | 2 broches | Le système de détection de l'urine est utilisé. | |
| Type de boîte | Pièces/boîte | Boîte Qty | LWH de l'emballage (mm) | G.W. (kg) | Volume (m3) | Les commentaires |
| Cartonné | 50 | 1 | 530 x 355 x 255 | 10.61 | 0.0480 | |
| Palette | 1500 | 30 | N/A | N/A | N/A |
Selon la feuille de données avec la version de Final Ver01 qui a été publiée le 8 21 2009, AT070TN07 V.B prend en charge l'affichage 480 ((RGB) × 234 avec un rapport d'aspect de 16:9 (W:H),dont les pixels sont disposés en bande verticale RVBEn ce qui concerne les détails mécaniques, il comporte une surface active de 154,08 mm × 86,58 mm, une taille de contour de 164,9 mm × 100 mm × 6 mm, une surface de visualisation de 156,5 mm × 89,00 mm, avec un traitement de surface en Antiglare,poids net de 163 g (typeEn tant que produit LCM TN, normalement blanc et transmissif, l'AT070TN07 V.B peut fournir une luminosité d'affichage de 350 cd/m2 et un rapport de contraste transmissif de 300:1, un angle de vision de 60/60/40/60 (Typ.) (CR≥10) (L/R/U/D),La meilleure direction de vue est à 6 heures., et un temps de réponse de 15/20 (Typ.) ((Tr/Td) ms., présentant ainsi une palette de couleurs en couleur complète.Ce produit a adopté 3S6P WLED comme son système de rétroéclairage qui a été placé comme type de lumière Edge et ont une durée de vie de 20K heuresAT070TN07 V.B utilise TFT spécifique analogique RGB comme son système d'entrée de signal, qui est connecté par 26 broches FPC avec une tension d'alimentation de (3,3/5.Pour plus de détails sur les derniers produits de l'AT070TN07 V.B, nous vous recommandons fortement de consulter la fiche de données figurant sur Panelook.ou contacter Innolux ou son distributeur.Tous les détails de spécifications sont saisis par les ingénieurs de Panelook selon la fiche de données.
