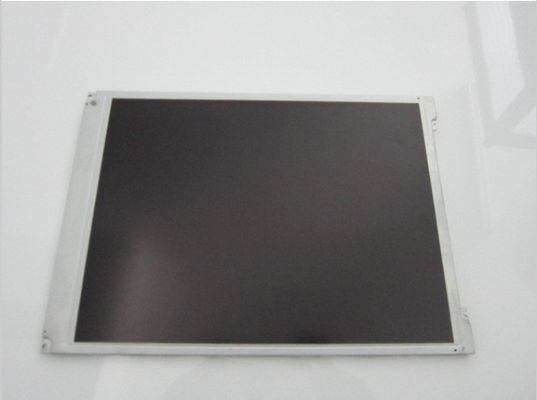

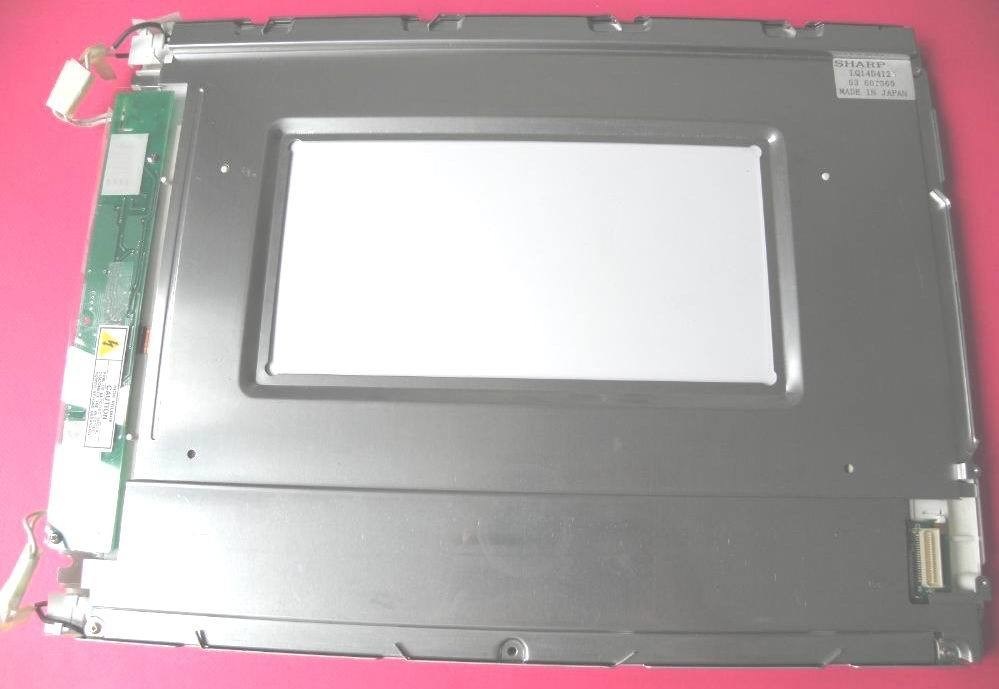

Détails sur le produit:
|
| Modèle: | LQ14D412 | Taille diagonale: | 13.8 pouces |
|---|---|---|---|
| Luminance: | ² de 180 cd/m (type.) | Format des pixels: | Le nombre de couleurs de l'écran est de 640 (RGB) × 480 [VGA] 58PPI |
| Angle de vue: | 45/45/10/30 | Énergie: | 5.0V (type) (VCC) |
| Source de lumière: | CCFL [2 pièces], 10K heures, avec Inverter | Environnement: | Température de fonctionnement: 0 ~ 50 °C; Température de stockage: -25 ~ 60 °C |
| Mettre en évidence: | Écran de CCFL TFT LCD,Affichage d'affichage à cristaux liquides de dièse de SVGA |
||
| Taille du panneau: | 13.8 pouces | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Résolution | Disposition des pixels | Piste de points (W × H) | La hauteur des pixels (W × H) |
| 640 ((RGB) × 480, VGA | Bandes verticales RVB | 00,1465 × 0,4329 mm | 0.4395 × 0,4329 mm [58 PPI] | |
| Taille mécanique: | Zone active (W × H) | Surfaces de bordure (W × H) | Dimension du contour (W × H) | Profondeur du contour |
| 281.3 × 207,8 mm | - | 330 × 242 mm | 18 ± 1 mm | |
| Caractéristiques du schéma: | Style du formulaire | Ratio d'aspect | Les orientations | Style de forme |
| Rectangle plat | 43 (W: H) | Type de paysage | Balises normales | |
| Fixation: | Des trous de montage de façade (4 pièces) | |||
| Autres caractéristiques: | Couverture du panneau | Le poids | Surface | |
| - | 10,40 ± 0,05 kg | Anti-éblouissement (Haze 6%), revêtement dur (2H) | ||
| Informations de base: | Lumière | Mode de fonctionnement | Ratio de contraste |
|---|---|---|---|
| 180 cd/m2 (type) | TN, normalement blanc, transmissif | 100Le système de transmission est un système de transmission de données. | |
| L'angle de vue (L/R/U/D) | Direction de la vue | Vitesse de réponse | |
| Le taux de dépistage est de 45/45/10/30 (min.) | À 6 heures. | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Couleur d' affichage: | Température de couleur | Nombre de couleurs | Couleur blanche |
| 6485K | 16.7M (8 bits) | X: Je ne sais pas.0.313; Y:0.329 | |
| Variation de luminance: | 1.45 (max.) ((5 points) | ||
| Signal électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
|---|---|---|---|---|---|---|
| Le système d'aération doit être équipé d'un système d'aération de freinage. | 5.0V (type) (VCC) | - | ||||
| Voltage pour les signaux d'affichage: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Caractéristiques de l' interface: | Position | Le type | Interface | |||
| - | Connecteur | RGB parallèle (1 ch, 8 bits) | ||||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| Panasonic | AXN440330* | 1 pièces | 0.8 mm | 40 broches | Les données sont fournies par les autorités compétentes de l'État membre. | |
| Caractéristiques du rétroéclairage: | Le type | Position | Forme | Montant | Vie (Heures) | Remplacement |
|---|---|---|---|---|---|---|
| CCFL | Type de lumière de bord (en haut et en bas) | À droite. | 2 pièces | 10K (min.) | - | |
| Caractéristiques de l' interface: | Position | Le type | Conducteur CCFL | |||
| - | Connecteur | Avec onduleur | ||||
| Détails de l'interface | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| JST | S5B-PH-SM3 | 1 pièces | 20,0 mm | 5 épingles | ||
| Conducteur électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
| Le système de détection doit être équipé d'un dispositif de détection de la température. | 12.0/5.0V (type) ((VDD/VEE) | - | ||||
LQ14D412 prend en charge l'affichage640 ((RGB) × 480Il est équipé d'un écran VGA (VGA) avec un rapport d'aspect de 4:3 (W:H), dont les pixels sont disposés en bande verticale RVB.taille de contour de 330 mm (W) × 242 mm (H) × 19 mm (D)En tant que produit TN, normalement blanc, LCM transmissif, il est possible de le fabriquer à l'aide d'un revêtement à base d'acide chlorhydrique.LQ14D412 peut fournir une luminosité d'affichage de 180 cd/m21 rapport de contraste transmissif, angle de vision de 45/45/10/30 (min.) ((CR≥10) (L/R/U/D), meilleure direction de vision à 6 heures et temps de réponse de 30/50 (Typ.) ((Tr/Td) ms.L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 8 bits pour chaque point, présentant ainsi une palette de 16,7M couleurs. Ce produit a adopté 2 PC CCFL comme son système de rétroéclairage qui a été placé comme type de lumière Edge (en haut et en bas) et ont une durée de vie de 10K heures,Avec onduleur.
