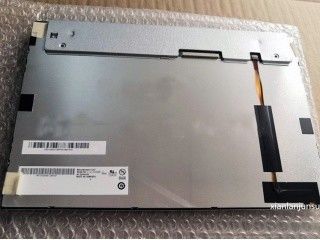

Détails sur le produit:
|
| Modèle: | LQ121K1LW56 | Taille diagonale: | 12,1 pouces |
|---|---|---|---|
| Type d'interface: | LVDS (1 ch, 6/8-bit) 20 broches Connecteur | Source de lumière: | WLED, 50K heures, avec pilote LED |
| Luminance: | ² de 320 cd/m (type.) | Format des pixels: | Le nombre de couleurs est calculé en fonction de la couleur de l'écran. |
| Angle de vue: | 85/85/85/85 | Environnement: | Température de fonctionnement: -20 ~ 80 °C; Température de stockage: -30 ~ 80 °C |
| Mettre en évidence: | Affichage de LVDS TFT LCD,Affichage d'affichage à cristaux liquides d'intense luminosité de WLED |
||
La série LQ121 LQ121K1LW56 LQ121K1LG61
| Taille du panneau: | 12.1 pouce | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Résolution | Disposition des pixels | Piste de points (W × H) | La hauteur des pixels (W × H) |
| 1280 (RGB) × 800, WXGA | Bandes verticales RVB | 00,068 × 0,204 mm | 0.204 × 0,204 mm [124 PPI] | |
| Taille mécanique: | Zone active (W × H) | Surfaces de bordure (W × H) | Dimension du contour (W × H) | Profondeur du contour |
| 261.12 × 163,2 mm | 264.3 × 167,2 mm | 278 × 184 mm | 10.2 (type) mm | |
| Caractéristiques du schéma: | Style du formulaire | Ratio d'aspect | Les orientations | Style de forme |
| Rectangle plat | 16:10 (W: H) | Type de paysage | ||
| Fixation: | Trous de montage latéraux (4-M2) sur la lunette gauche et droite | |||
| Autres caractéristiques: | Couverture du panneau | Le poids | Surface | |
| - | 550 g (max.) | Couche anti-éblouissement et dure (3H) | ||
| Informations de base: | Lumière | Mode de fonctionnement | Ratio de contraste |
|---|---|---|---|
| 320 cd/m2 (type) | Nouveau mode 2, normalement noir, émetteur. | 1200Le système de transmission est un système de transmission de données. | |
| L'angle de vue (L/R/U/D) | Direction de la vue | Vitesse de réponse | |
| 85/85/85/85 (type) (CR≥10) | La symétrie | 30 (Typ.) ((Tr+Td) (ms) | |
| Couleur d' affichage: | Température de couleur | Nombre de couleurs | Couleur blanche |
| 7351K | 262K/16.7M (6 bits / 8 bits) | X: Je ne sais pas.0.300; Y:0.320 | |
| 1931 Couleur Gamlt: | Ratio NTSC | Couverture sRGB | Couverture RGB Adobe |
| 71% | 92% | 72% | |
| Couverture DCI-P3 | Couverture du Rec.2020 | Les commentaires | |
| 74% | 53% | Les caractéristiques de l'appareil sont les suivantes:709, BT.709), Rec.2020 (BT.2020) | |
| Variation de luminance: | 1.43 (max.) ((5 points) | ||
| Signal électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
|---|---|---|---|---|---|---|
| 0.42/1.5A (type/max.) | 3.3V (type) | - | ||||
| Caractéristiques de l' interface: | Position | Le type | Interface | |||
| - | Connecteur | LVDS (1 ch, 6/8 bits) | ||||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| HRS | DF14H-20P-1.25H ((56)) | 1 pièces | 1.25 mm | 20 broches | Le système de détection de l'émission de CO2 doit être conforme à l'annexe I. | |
| Caractéristiques du rétroéclairage: | Le type | Position | Forme | Montant | Vie (Heures) | Remplacement |
|---|---|---|---|---|---|---|
| L'équipement | Type de lumière de bord | - | - | 50K (type) | - | |
| Caractéristiques de l' interface: | Position | Le type | Le pilote WLED | |||
| - | Connecteur | Avec pilote LED | ||||
| Détails de l'interface | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| JST | Le nombre de points d'intervention est le nombre de points d'intervention. | 1 pièces | 10,0 mm | 6 broches | ||
| Conducteur électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
| 315 mA | 12.0V (type) | 3.78W | ||||
LQ121K1LW56 prend en charge l'affichage1280 ((RGB) × 800Il est équipé d'un écran de 16 pouces (WXGA) avec un rapport d'aspect de 16:10 (W:H), dont les pixels sont disposés en bande verticale RVB. En ce qui concerne les détails mécaniques, il présente une surface active de 261,12 mm × 163,2 mm × 278 mm × 184 mm.,taille de l'aire de vision de 264,3 mm × 167,2 mm, avec traitement de surface d'anti-éblouissement, revêtement dur (3H), poids net de 550 g (max.).LQ121K1LW56 peut fournir 320 cd/m2 luminosité d'affichage 12001 rapport de contraste transmissif, angle de vision 85/85/85/85/85 (type) (CR≥10) (L/R/U/D), meilleure direction de vue sur la symétrie et temps de réponse de 30 (type) (Tr+Td) ms.L' échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d' échelle de gris de 6 bits / 8 bits pour chaque point, présentant ainsi une palette de couleurs de 262K/16.7M, également avec une performance de gamme de couleurs de 71% (NTSC).Ce produit a adopté WLED comme son système de rétroéclairage qui a été placé comme type de lumière Edge et ont une durée de vie de 50K heuresLQ121K1LW56 utilise le LVDS (1 ch, 6/8-bit) comme système d'entrée de signal, qui est connecté par un connecteur à 20 broches avec une tension d'alimentation de 3,3 V (Typ.).
