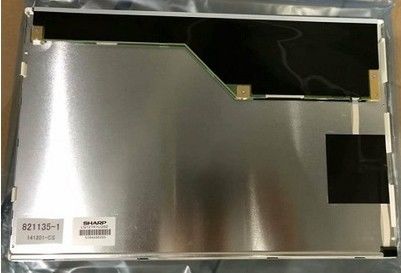

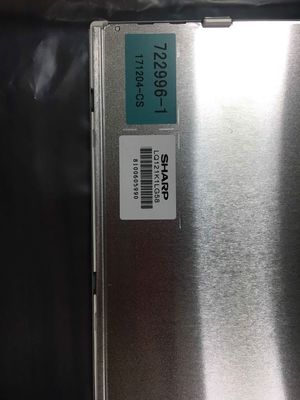

12,1 » LCM 1280×800RGB  ² de 700 cd/m Dièse LQ121K1LG58 Affichage de TFT LCD

LQ121 série LQ121K1LG61 LQ121K1LG59 LQ121K1LG58 LQ121K1LG53 LQ121K1LG52

Caractéristiques de contre-jour :	Type	Position	Forme	Quantité	La vie (heures)	Remplacement
	WLED	Type de balisage du bord de piste	-	-	50K (type.)	-
Caractéristiques d'interface :	Position	Type	Conducteur de WLED
	-	Connecteur	Avec le conducteur de LED
Détail d'interface	Marque	Modèle	Quantité	Pin Pitch	Goupilles	Pin Assignment
	JST	SM06B-SHLS-TF	PCs 1	1,0 millimètres	6 bornes
Conducteur Electrical :	Entrée actuelle		Entrée de tension			Consommation
	385/750mA (type. /Max.)		12.0V (type.)			-

LQ121K1LG58 soutient l'affichage 1280 (RVB) ×800 (WXGA) avec l'allongement du 16h10 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 261,12 (W)×163.2 (H) millimètre, taille d'ensemble de 278 (W)×184 (H)×9.6 (D) millimètre, regardant la taille de secteur de 264,3 (W)×167.2 (H) millimètre, avec le treament extérieur de revêtement anti-éblouissant et dur (3H), poids net de 550g (type.). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ121K1LG58 fournit le rapport transimissive de contraste de 800:1 d'éclat d'affichage de ² de 700 cd/m, 80/80/65/80 (type.) (CR≥10) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse (type.) (Tr+Td) de la gamme de gris de Mme 30 ou de l'éclat du sous-pixel est déterminé avec signaux de bit des 6 bit/6 + de gamme de gris de FRC pour chaque point, de ce fait présentant une palette de couleurs de 262K/16.2M, aussi avec la représentation de la gamme 70% (NTSC) de couleur. Ce produit a adopté WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 50K, avec le conducteur de LED. LQ121K1LG58 utilise LVDS (1 ch, 6/8-bit) car c'est le système d'entrée de signal, qui s'est relié par le connecteur mâle 20 à la tension d'alimentation électrique de 3.3V (type.).
