Détails sur le produit:
|
| Marque de panneau: | Aiguisée | Modèle de panneau: | LQ10D36A |
|---|---|---|---|
| Lumière: | 200 cd/m2 | Taille du panneau: | 10.4inch |
| Type de lampe: | 1 PC CCFL, 50 000 heures, sans chauffeur | Interface du signal: | RGB parallèle (1 ch, 6 bits), 31 broches Connecteur |
| Résolution: | 640 ((RGB) × 480, VGA, 76PPI | Environnement: | Température de fonctionnement: -10 ~ 65 °C; Température de stockage: -30 ~ 70 °C |
| Mettre en évidence: | Affichage de LVDS TFT LCD,Affichage d'affichage à cristaux liquides d'intense luminosité de WLED |
||
La série LQ10 LQ10D421 LQ10D42 LQ10D41
| Informations de base: | La luminance (cd/m2) | L'angle de vue (L/R/U/D) | Temps de réponse (ms) |
|---|---|---|---|
| 200 (type) | 70/70/50/60 (type) (CR≥10) | 10/25 (Typ.) ((Tr/Td) | |
| La meilleure vue sur | Mode d'affichage | Ratio de contraste | |
| À 6 heures. | TN, normalement blanc, transmissif | 500: 1 (type) (transmissif) | |
| Couleur d' affichage: | Température de couleur | Affichage des couleurs | Coordonnée blanche |
| 6485K | 262K (6 bits) | X: Je ne sais pas.0.313; Y:0.329 | |
| Variante blanche: | 1.45 (max.) ((5 points) | ||
| Taille du panneau: | 10.4 et | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Format des pixels | Configuration des pixels | La hauteur des pixels en mm | La hauteur du point (mm) |
| 640 ((RGB) × 480 [VGA] | Bandes verticales RVB | 0.330×0.330 [76 PPI] | 0.110 x 0.330 | |
| Taille mécanique: | Surface active (mm) | Surfaces de bordure (mm) | Dimension du contour (mm) | Profondeur de contour (mm) |
| 211.2 ((H) × 158.4 ((V) | 214.6 ((H) × 162.4 ((V) | 246.5 ((H) × 179.4 ((V) | 11.0 (max.) mm | |
| Caractéristiques du schéma: | Facteur de forme | Les orientations | Ratio d'aspect | Style de forme |
| Rectangle plat | Type de paysage | 4Je ne sais pas. | ||
| Montage: | Les trous de montage du visage (2-Φ3.4, 2-R1.7×4.4) sur la lunette gauche et droite | |||
| Autres détails: | Le poids | Couverture du panneau | Traitement | |
| 520 g (max.) | - | Couche anti-éblouissement et dure (3H) | ||
| Caractéristiques de la lampe: | Le type | Position | Quantité | Forme | Vie (Heures) | Échangeur de lampes |
|---|---|---|---|---|---|---|
| CCFL | Type de lumière de bord (côté supérieur) | 1 pièces | À droite. | 50K (type) | Remplaçable | |
| CCFL électrique: | Apporte de tension | L'offre actuelle | Le pouvoir | |||
| Pour les appareils à commande numérique | 2.0/6.0/6.5mA (min./type/max.) | 3.0W (type) | ||||
| Fréquence de fonctionnement | Voltage de départ | |||||
| Le système d'aération doit être équipé d'un système d'aération de freinage. | Pour les appareils de traitement de l'air, la température maximale de l'air doit être supérieure ou égale à: | |||||
| Caractéristiques de l' interface: | Position | Le pilote de rétroéclairage | Le type | |||
| - | Je ne veux pas. | Connecteur | ||||
| Détails de l' interface: | Marque | Modèle | La hauteur de la broche | Nombre de broches | Quantité | Configuration |
| JST | Le BHR-02 ((8.0) VS-1N | 80,0 mm | 2 broches | 1 pièces | Le numéro de série BLL-2PINS-HL | |
| Le panneau électrique de conduite: | Apporte de tension | L'offre actuelle | Le pouvoir | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (type) (VCC) | Le système d'aération doit être équipé d'un système d'aération de type I. | - | ||||
| Voltage pour les signaux d'affichage: | VIL≤0,8V; 2,1V≤VIH | |||||
| Caractéristiques de l' interface: | Position | Signalisation | Le type | |||
| - | RGB parallèle (1 ch, 6 bits) | Connecteur | ||||
| Détails du connecteur: | Marque | Modèle | La hauteur de la broche | Nombre de broches | Quantité | Configuration |
| HRS | Les produits de la catégorie 1 doivent être soumis à des contrôles de sécurité. | 10,0 mm | 31 broches | 1 pièces | Les données sont fournies par les autorités compétentes. | |

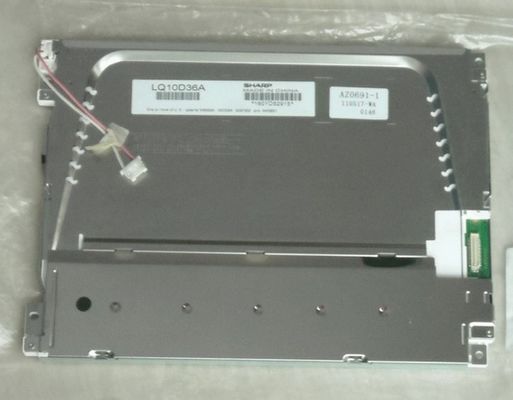

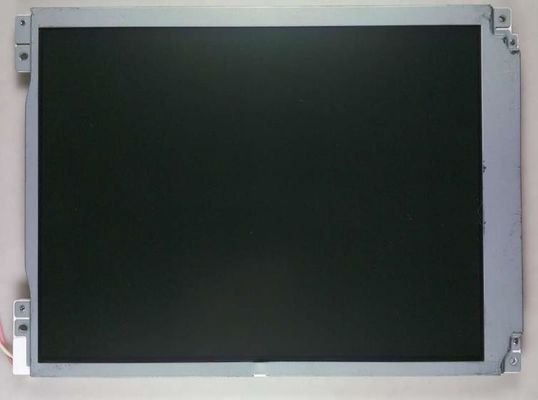

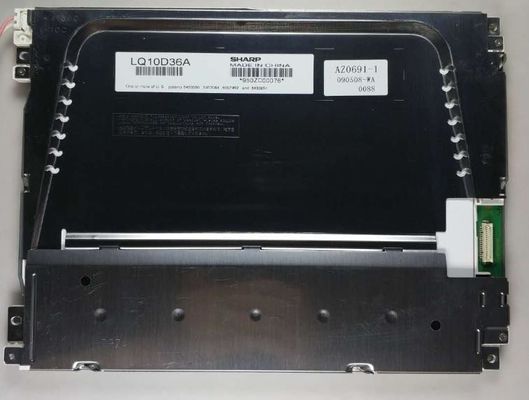

LQ10D36A prend en charge l'affichage640 ((RGB) × 480Il est équipé d'un écran VGA (VGA) avec un rapport d'aspect de 4:3 (W:H), dont les pixels sont disposés en bande verticale RVB. En ce qui concerne les détails mécaniques, il présente une surface active de 211,2 mm × 158,4 mm, une taille de contour de 246,5 mm × 179.4 ((H) × 11 ((D) mm, taille de la zone d'affichage de 214,6 ((W) × 162,4 ((H) mm, avec traitement de surface d'Antiglare, revêtement dur (3H), poids net de 520 g (max.).LQ10D36A peut fournir 200 cd/m2 luminosité d'affichage 5001 rapport de contraste transmissif, angle de vision 70/70/50/60 (type) (CR≥10) (L/R/U/D), meilleure direction de vision à 6 heures et temps de réponse de 10/25 (type) (Tr/Td) ms.L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 6 bits pour chaque point, présentant ainsi une palette de couleurs de 262K. Ce produit a adopté 1 PC CCFL comme son système de rétroéclairage qui a été placé comme type de lumière Edge (côté supérieur) et ont une durée de vie de 50K heures,le pilote de rétroéclairage externe est nécessaire en plus. LQ10D36A utilise Parallel RGB (1 ch, 6 bits) comme système d'entrée de signal, qui est connecté par un connecteur de 31 broches avec une tension d'alimentation de 3,3/5,0 V (Type.) ((VCC).
