Détails sur le produit:
|
| Taille diagonale: | 10.4 pouces | Modèle: | LQ104V1DG62 |
|---|---|---|---|
| Luminance: | 550cd/m2 | Format des pixels: | Le nombre de couleurs est calculé en fonction de la couleur de l'écran. |
| Angle de vue: | 70/70/50/60 (type) | Type d'interface: | RGB parallèle (1 ch, 6 bits), 31 broches Connecteur |
| Environnement: | Température de fonctionnement: -30 ~ 80 °C; Température de stockage: -30 ~ 80 °C; Niveau de vibratio | Source de lumière: | WLED [6S3P], 50K heures, sans conducteur |
| Mettre en évidence: | Panneau industriel d'affichage à cristaux liquides de CCFL LVDS,Panneau de NEC TFT de CCFL |
||
La série LQ104 LQ104V1DG74 LQ104V1DG72 LQ104V1DG71

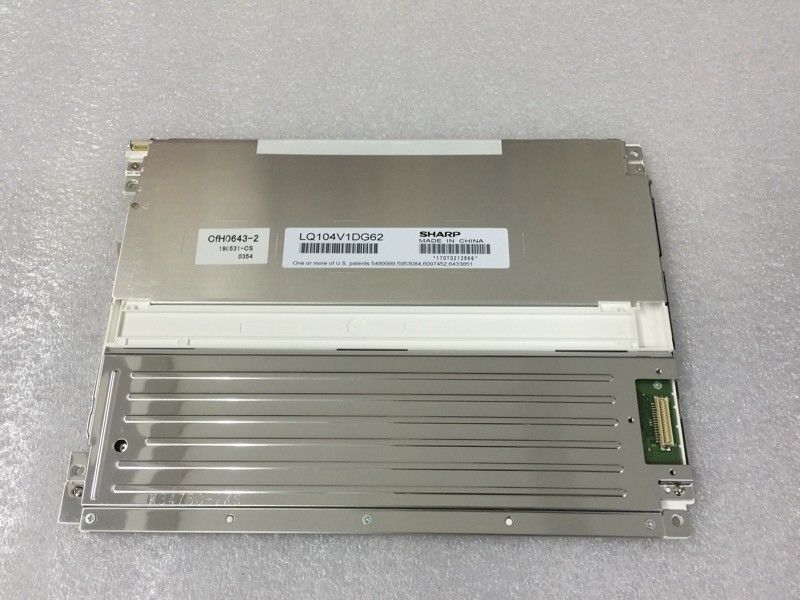

| Détails de base: | Produit de fabrication | Nom du modèle | LQ104V1DG62 1 Compatible | |
|---|---|---|---|---|
| Type de panneau | a-Si TFT-LCD, LCM | Un autre nom | - | |
| Taille du panneau | 10.4 pouces | Conçus pour | ||
| Notes maximales: | Température de fonctionnement | -30 ~ 80 °C | Température ST | -30 ~ 80 °C |
| Niveau de vibration | 2.0G (19,6 m/s2) | RoHS |
| Informations de base: | Luminance | 550 cd/m2 (type) | Ratio de contraste | 600: 1 (typique) (transmissif) |
|---|---|---|---|---|
| Une bonne vue sur | À 6 heures. | Vitesse de réponse | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Angle de vue | 70/70/50/60 (type) (CR≥10) | Mode de fonctionnement | TN, normalement blanc, transmissif | |
| Performance des couleurs: | Chromatisme | Je vous en prie.0.313- Je ne sais pas.0.329 | Couleur de support | 262K (6 bits) |
| Température de couleur | 6485K | Uniformité blanche | 1.35 (max.) ((5 points) | |
| 1931 Couleur Gamlt: | Ratio NTSC | 40% | sRGB | 56% de couverture |
| Adobe RGB | Couverture de 42% | Le DCI-P3 | 41% de couverture | |
| - Je vous en prie.2020 | 30% de couverture | Les commentaires | Les caractéristiques de l'appareil sont les suivantes:709, BT.709), Rec.2020 (BT.2020) |
| Caractéristiques des pixels: | Nombre de pixels | 640 ((RGB) × 480 [VGA] | Accord | Bandes verticales RVB |
|---|---|---|---|---|
| Point Pitch (en anglais seulement) | 0.110 × 0,330 mm | Pixel Pitch ((W × H) | 0.330 × 0,330 mm [76 PPI] | |
| Taille physique: | Vue active | 211.2 ((W) × 158,4 ((H) mm | Dans l'ensemble, Dim. | 246.5 ((W) × 179.4 ((H) mm |
| Ouverture de l'oreiller | 214.6 ((W) × 162,4 ((H) mm | Profondeur globale | 12.5 (max.) mm | |
| Caractéristiques du schéma: | Forme de forme | Rectangle plat | Les orientations | Type de paysage |
| Ratio d'aspect (W:H) | 4:3 | Style de forme | ||
| Fixation: | Les trous de montage du visage (2-Φ3.4, 2-R1.7×4.4) sur la lunette gauche et droite | |||
| Autres détails: | La masse | 580 g (max.) | Surface | L'indicateur d'intensité doit être étalonné sur le sol. |
| Taux de rafraîchissement | 60 Hz |
|---|---|
| Vérifier à l' inverse: | Oui (U/D, L/R) |
| Consommation électrique: | 5.2W |
| Signal électrique: | Courant d'entrée | Pour les appareils à commande numérique, les caractéristiques suivantes doivent être respectées: | Voltage d'entrée | 3.3/5.0V (type) (VCC) | ||
|---|---|---|---|---|---|---|
| Consommation | - | Interface du signal | RGB parallèle (1 ch, 6 bits) | |||
| Voltage logique pour les signaux: | VIL≤0,8V; 2,1V≤VIH | |||||
| Caractéristiques de l' interface: | Position | - | Type physique | Connecteur | ||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Nombre de broches | Affectation de broches |
| HRS | Les produits de la catégorie 1 doivent être soumis à des contrôles de sécurité. | 1 pièces | 10,0 mm | 31 broches | Les données sont fournies par les autorités compétentes. | |
| Caractéristiques de la lampe: | Forme de la lampe | 3 cordes | Type de lampe | L'équipement | Position | Type de lumière de bord (côté supérieur) |
|---|---|---|---|---|---|---|
| Échange | Remplaçable | Montant | 6S3P | La vie | 50K (min) (heures) | |
| Lampes électriques: | Courant d'entrée | Pour les appareils de type à commande numérique, les caractéristiques suivantes doivent être respectées: | Voltage d'entrée | 18.6/21.6V (type/max.) | ||
| Consommation | 4.5/6.5W (type/max.) | |||||
| Caractéristiques de l' interface: | Position | - | Type physique | Connecteur | ||
| Détails de l' interface: | Marque | Modèle | Montant | La hauteur de la broche | Nombre de broches | Affectation de broches |
| JST | Les États membres doivent fournir aux autorités compétentes les informations suivantes: | 1 pièces | 10,0 mm | 6 broches | Le nombre de points de contrôle est le nombre de points de contrôle de l'appareil. | |
| Le pilote de rétroéclairage: | Je ne veux pas. | |||||
LQ104V1DG62 prend en charge l'affichage640 ((RGB) × 480Il est équipé d'un écran à écran plat (VGA) avec un rapport d'aspect de 4: 3 (W: H), dont les pixels sont disposés en bande verticale RVB. En ce qui concerne les détails mécaniques, il présente une surface active de 211,2 mm × 158,4 mm, une taille de contour de 246,5 mm × 179,4 mm × 12 mm..5 ((D) mm, taille de la zone d'affichage de 214,6 ((W) × 162,4 ((H) mm, avec un traitement de surface d'Antiglare, revêtement dur (3H), antireflet, poids net de 580 g (max.).,LQ104V1DG62 peut fournir une luminosité d'affichage de 550 cd/m2 avec un rapport de contraste transmissif de 600:1, un angle de vision de 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D), la meilleure direction de vision à 6 heures,et temps de réponse de 10/25 (type) ((Tr/Td) ms. L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 6 bits pour chaque point, présentant ainsi une palette de couleurs de 262K,même avec une performance de gamme de couleurs de 40% (NTSC)Ce produit a adopté 6S3P WLED comme système de rétroéclairage qui a été placé comme type de lumière Edge (côté supérieur) et a une durée de vie de 50K heures, un pilote de rétroéclairage externe est également nécessaire.
