Détails sur le produit:
|

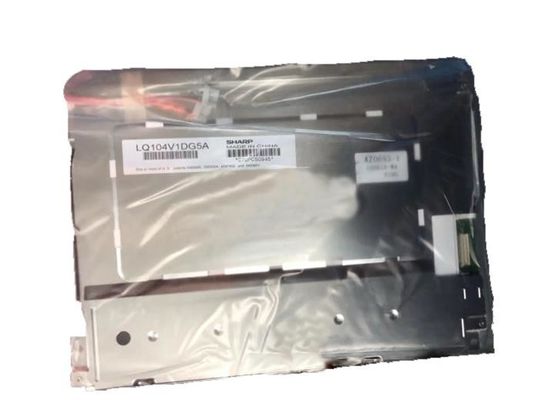

| Produit de fabrication: | Aiguisée | Nom du modèle: | LQ104V1DG5A |
|---|---|---|---|
| Nombre de pixels: | 640 (RVB) ×480 (VGA) 76PPI | Taille de l'écran: | 10,4 » |
| Luminance: | ² de 350 cd/m (type.) | Rétrécissement: | 2 PC CCFL, 50K heures, Pas de conducteur |
| Type de signal: | RGB parallèle (1 ch, 6 bits), connecteur 31 broches | Max. notation: | Température de stockage: -30 ~ 70 °C Température de fonctionnement: -10 ~ 65 °C |
| Mettre en évidence: | Panneau industriel d'affichage à cristaux liquides de CCFL LVDS,Panneau de NEC TFT de CCFL |
||
La série LQ104 LQ104V1DG5B LQ104V1DG5A
| Taille du panneau: | 10.4 pouces | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Résolution | Disposition des pixels | Piste de points (W × H) | La hauteur des pixels (W × H) |
| 640 ((RGB) × 480, VGA | Bandes verticales RVB | 0.110 × 0,330 mm | 0.330 × 0,330 mm [76 PPI] | |
| Taille mécanique: | Zone active (W × H) | Surfaces de bordure (W × H) | Dimension du contour (W × H) | Profondeur du contour |
| 211.2 × 158,4 mm | 214.6 × 162,4 mm | 246.5 × 179,4 mm | 15.5 (max.) mm | |
| Caractéristiques du schéma: | Style du formulaire | Ratio d'aspect | Les orientations | Style de forme |
| Rectangle plat | 43 (W: H) | Type de paysage | ||
| Fixation: | Les trous de montage du visage (2-Φ3.4, 2-R1.7×4.4) sur la lunette gauche et droite | |||
| Autres caractéristiques: | Couverture du panneau | Le poids | Surface | |
| - | 620 g (max.) | Couche anti-éblouissement et dure (3H) | ||
| Informations de base: | Lumière | Mode de fonctionnement | Ratio de contraste |
|---|---|---|---|
| 350 cd/m2 (type) | TN, normalement blanc, transmissif | 500Le système de transmission est un système de transmission de données. | |
| L'angle de vue (L/R/U/D) | Direction de la vue | Vitesse de réponse | |
| 70/70/50/60 (type) (CR≥10) | À 6 heures. | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Couleur d' affichage: | Température de couleur | Nombre de couleurs | Couleur blanche |
| 6485K | 262K (6 bits) | X: Je ne sais pas.0.313; Y:0.329 | |
| Variation de luminance: | 1.45 (max.) ((5 points) | ||
| Consommation électrique: | 6.4W |
|---|---|
| Taux d' image: | 60 Hz |
| Vérifier à l' inverse: | Oui (U/D, L/R) |
| Signal électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
|---|---|---|---|---|---|---|
| Le système d'alimentation est équipé d'un système d'alimentation électrique. | 3.3/5.0V (type) | - | ||||
| Caractéristiques de l' interface: | Position | Le type | Interface | |||
| - | Connecteur | RGB parallèle (1 ch, 6 bits) | ||||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| HRS | Les produits de la catégorie 1 doivent être soumis à des contrôles de sécurité. | 1 pièces | 10,0 mm | 31 broches | Les données sont fournies par les autorités compétentes. | |
| Caractéristiques du rétroéclairage: | Le type | Position | Forme | Montant | Vie (Heures) | Remplacement |
|---|---|---|---|---|---|---|
| CCFL | Type de lumière de bord (vers le bas) | À droite. | 2 pièces | 50K (type) | - | |
| CCFL électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
| 3.5/6.0/7.0mA (min./type/max.) | 466.7V (type) | 5.6W (type) | ||||
| Voltage d'allumage | Fréquence de la lampe | |||||
| Les émissions de CO2 sont calculées à partir de l'énergie utilisée pour la combustion des gaz. | Le système d'exploitation doit être équipé d'un système d'exploitation de la même qualité que le système d'exploitation de la même qualité. | |||||
| Caractéristiques de l' interface: | Position | Le type | Conducteur CCFL | |||
| Connecteur | Je ne veux pas. | |||||
| Détails de l'interface | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| JST | Le BHR-02 ((8.0) VS-1N | 2 pièces | 80,0 mm | 2 broches | Le numéro de série BLL-2PINS-HL | |
LQ104V1DG5A prend en charge l'affichage640 ((RGB) × 480Il est équipé d'un écran VGA (VGA) avec un rapport d'aspect de 4:3 (W:H), dont les pixels sont disposés en bande verticale RVB. En ce qui concerne les détails mécaniques, il présente une surface active de 211,2 mm × 158,4 mm, une taille de contour de 246,5 mm × 179,4 mm..5 ((D) mm, taille de la zone d'affichage de 214,6 ((W) × 162,4 ((H) mm, avec traitement de surface d'Antiglare, revêtement dur (3H), poids net de 620 g (max.).LQ104V1DG5A peut fournir 350 cd/m2 luminosité d'affichage 5001 rapport de contraste transmissif, angle de vision 70/70/50/60 (type) (CR≥10) (L/R/U/D), meilleure direction de vision à 6 heures et temps de réponse de 10/25 (type) (Tr/Td) ms.L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 6 bits pour chaque point, présentant ainsi une palette de couleurs de 262K. Ce produit a adopté 2 PC CCFL comme son système de rétroéclairage qui a été placé comme type de lumière Edge (vers le bas) et ont une durée de vie de 50K heures,le pilote de rétroéclairage externe est nécessaire en plus.
