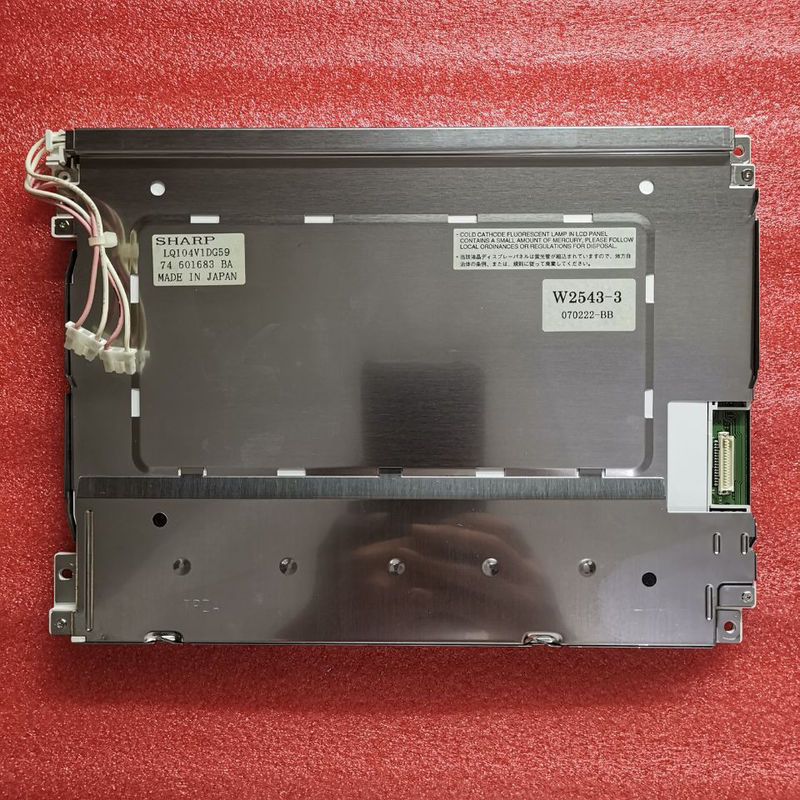

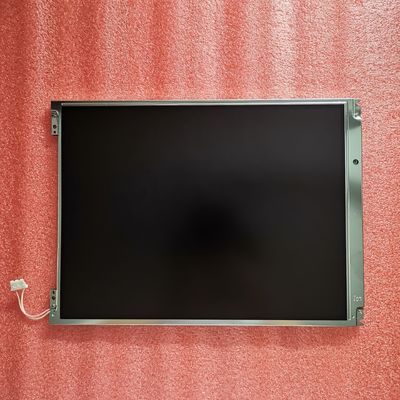

Détails sur le produit:
|
| Nom du modèle: | LQ104V1DG59 | Taille de l'écran: | 10,4 » |
|---|---|---|---|
| Nombre de pixels: | 640 (RVB) ×480 (VGA) 76PPI | Luminance: | ² de 350 cd/m (type.) |
| Accord: | Bandes verticales RVB | Rétrécissement: | 2 PC CCFL, 50K heures, Pas de conducteur |
| Type de signal: | RGB parallèle (1 ch, 6 bits), connecteur 31 broches | Max. notation: | Température de stockage: -30 ~ 70 °C Température de fonctionnement: -10 ~ 65 °C |
| Mettre en évidence: | Panneau industriel d'affichage à cristaux liquides de CCFL LVDS,Panneau de NEC TFT de CCFL |
||
La série LQ104 LQ104V1DG5B LQ104V1DG5A
| Informations de base: | La luminance (cd/m2) | L'angle de vue (L/R/U/D) | Temps de réponse (ms) |
|---|---|---|---|
| 350 (type) | 70/70/40/70 (type) (CR≥10) | 20/40 (Typ.) ((Tr/Td) | |
| La meilleure vue sur | Mode d'affichage | Ratio de contraste | |
| À 6 heures. | TN, normalement blanc, transmissif | 300: 1 (type) (transmissif) | |
| Couleur d' affichage: | Température de couleur | Affichage des couleurs | Coordonnée blanche |
| 6485K | 262K (6 bits) | X: Je ne sais pas.0.313; Y:0.329 | |
| Variante blanche: | 1.45 (max.) ((5 points) | ||
| Taille du panneau: | 10.4 et | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Format des pixels | Configuration des pixels | La hauteur des pixels en mm | La hauteur du point (mm) |
| 640 ((RGB) × 480 [VGA] | Bandes verticales RVB | 0.330×0.330 [76 PPI] | 0.110 x 0.330 | |
| Taille mécanique: | Surface active (mm) | Surfaces de bordure (mm) | Dimension du contour (mm) | Profondeur de contour (mm) |
| 211.2 ((H) × 158.4 ((V) | 214.6 ((H) × 162.4 ((V) | 246.5 ((H) × 179.4 ((V) | 15.5 (max.) mm | |
| Caractéristiques du schéma: | Facteur de forme | Les orientations | Ratio d'aspect | Style de forme |
| Rectangle plat | Type de paysage | 4Je ne sais pas. | ||
| Montage: | Les trous de montage du visage (2-Φ3.4, 2-R1.7×4.4) sur la lunette gauche et droite | |||
| Autres détails: | Le poids | Couverture du panneau | Traitement | |
| 620 g (max.) | - | Couche anti-éblouissement et dure (3H) | ||
| Caractéristiques de la lampe: | Le type | Position | Quantité | Forme | Vie (Heures) | Échangeur de lampes |
|---|---|---|---|---|---|---|
| CCFL | Type de lumière de bord (côté supérieur) | 2 pièces | À droite. | 50K (min.) | - | |
| CCFL électrique: | Apporte de tension | L'offre actuelle | Le pouvoir | |||
| Les appareils de type à commande numérique sont les suivants: | 3.5/6.0/7.0mA (min./type/max.) | 5.6W (type) | ||||
| Fréquence de fonctionnement | Voltage de départ | |||||
| Le système de régulation de la fréquence est un système de régulation de la fréquence. | Les émissions de gaz à effet de serre doivent être calculées à partir de la quantité maximale de gaz à effet de serre. | |||||
| Caractéristiques de l' interface: | Position | Le pilote de rétroéclairage | Le type | |||
| Je ne veux pas. | Connecteur | |||||
| Détails de l' interface: | Marque | Modèle | La hauteur de la broche | Nombre de broches | Quantité | Configuration |
| JST | Le numéro BHR-03VS-1 | 40,0 mm | 3 épingles | 2 pièces | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | |
| Le panneau électrique de conduite: | Apporte de tension | L'offre actuelle | Le pouvoir | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (type) | Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage de freinage. | - | ||||
| Caractéristiques de l' interface: | Position | Signalisation | Le type | |||
| - | RGB parallèle (1 ch, 6 bits) | Connecteur | ||||
| Détails du connecteur: | Marque | Modèle | La hauteur de la broche | Nombre de broches | Quantité | Configuration |
| HRS | Le code de désignation est le code de désignation suivant: | 10,0 mm | 31 broches | 1 pièces | Les données sont fournies par les autorités compétentes. | |
LQ104V1DG59 prend en charge l'affichage640 ((RGB) × 480Il est équipé d'un écran VGA (VGA) avec un rapport d'aspect de 4:3 (W:H), dont les pixels sont disposés en bande verticale RVB. En ce qui concerne les détails mécaniques, il présente une surface active de 211,2 mm × 158,4 mm, une taille de contour de 246,5 mm × 179,4 mm..5 ((D) mm, taille de la zone d'affichage de 214,6 ((W) × 162,4 ((H) mm, avec traitement de surface d'Antiglare, revêtement dur (3H), poids net de 620 g (max.).LQ104V1DG59 peut fournir 350 cd/m2 luminosité d'affichage 3001 rapport de contraste transmissif, angle de vision 70/70/40/70 (Typ.) (CR≥10) (L/R/U/D), meilleure direction de vue à 6 heures et temps de réponse de 20/40 (Typ.) (Tr/Td) ms.L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 6 bits pour chaque point, présentant ainsi une palette de couleurs de 262K. Ce produit a adopté 2 pcs CCFL comme son système de rétroéclairage qui a été placé comme type de lumière Edge (côté supérieur) et ont une durée de vie de 50K heures,le pilote de rétroéclairage externe est nécessaire en plus.
