Détails sur le produit:
|

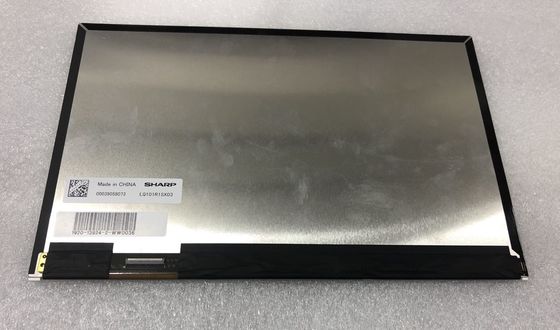

| Modèle: | LQ101R1SX03 | Marque: | Aiguisée |
|---|---|---|---|
| Taille diagonale: | 10,1 pouces | Luminance: | 400 cd/m2 (type) |
| Source de lumière: | WLED [7S6P], 10K heures, sans conducteur | Type d'interface: | MIPI (2 ch, 4 voies de données), 51 broches Connecteur |
| Format des pixels: | Le nombre de couleurs est calculé en fonction de la couleur de l'écran. | Environnement: | Température de fonctionnement: -10 ~ 60 °C; Température de stockage: -20 ~ 70 °C |
| Mettre en évidence: | Panneau industriel d'affichage à cristaux liquides de CCFL LVDS,Panneau de NEC TFT de CCFL |
||
La série LQ101 LQ101R1SX03 LQ101R1SX01A
| Taille du panneau: | 10.1 pouce | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Résolution | Disposition des pixels | Piste de points (W × H) | La hauteur des pixels (W × H) |
| 2560 ((RGB) × 1600, WQXGA | Bandes verticales RVB | 0.02825×0.08475 mm | 0.08475×0.08475 mm [299 PPI] | |
| Taille mécanique: | Zone active (W × H) | Surfaces de bordure (W × H) | Dimension du contour (W × H) | Profondeur du contour |
| 216.96 × 135,6 mm | - | 228.2 × 148,6 mm | 2.08/4.45 (max.) mm | |
| Caractéristiques du schéma: | Style du formulaire | Ratio d'aspect | Les orientations | Style de forme |
| Rectangle plat | 16:10 (W: H) | Type de paysage | ||
| Fixation: | Sans | |||
| Autres caractéristiques: | Couverture du panneau | Le poids | Surface | |
| - | 125.0/138.0g (type/max.) | Couche transparente et dure | ||
| Informations de base: | Lumière | Mode de fonctionnement | Ratio de contraste |
|---|---|---|---|
| 400 cd/m2 (type) | IPS, généralement noir, émetteur | 900Le système de transmission est un système de transmission de données. | |
| L'angle de vue (L/R/U/D) | Direction de la vue | Vitesse de réponse | |
| 80/80/80/80 (min.) ((CR≥10) | La symétrie | Le nombre d'heures d'attente est calculé en fonction de la fréquence de l'émission. | |
| Couleur d' affichage: | Température de couleur | Nombre de couleurs | Couleur blanche |
| 6485K | 16.7M (8 bits) | X: Je ne sais pas.0.313; Y:0.329 | |
| 1931 Couleur Gamlt: | Ratio NTSC | Couverture sRGB | Couverture RGB Adobe |
| 51% | 71% | 53% | |
| Couverture DCI-P3 | Couverture du Rec.2020 | Les commentaires | |
| 53% | 38% | Les caractéristiques de l'appareil sont les suivantes:709, BT.709), Rec.2020 (BT.2020) | |
| Variation de luminance: | 1.25/1.40 (type/max.) ((5 points) | ||
| Taux d' image: | 60 Hz |
|---|---|
| Vérifier à l' inverse: | Je ne veux pas. |
| Signal électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
|---|---|---|---|---|---|---|
| Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". | 3.3V (type) | - | ||||
| Caractéristiques de l' interface: | Position | Le type | Interface | |||
| Connecteur | MIPI (2 ch, 4 voies de données) | |||||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| HRS | Les données de l'équipement doivent être fournies à l'autorité compétente de l'État membre où l'équipement est situé. | 1 pièces | 0.3 mm | 51 broches | ||
| Caractéristiques du rétroéclairage: | Le type | Position | Forme | Montant | Vie (Heures) | Remplacement |
|---|---|---|---|---|---|---|
| L'équipement | Type de lumière de bord | 6 cordes | 7S6P | 10K (type) | - | |
| WLED électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
| 20.0mA (type) | 18.2/21.0/23.1V (min./type/max.) | 2Pour les appareils à commande numérique, la valeur maximale de l'éclairage doit être égale ou supérieure à: | ||||
| Caractéristiques de l' interface: | Position | Le type | Le pilote WLED | |||
| - | Inclus dans l'interface du signal du panneau | Je ne veux pas. | ||||
LQ101R1SX03 prend en charge l'affichage2560 ((RGB) × 1600(WQXGA) avec un rapport d'aspect de 16:10 (W:H), dont les pixels sont disposés en bande verticale RVB, selon le calcul de Panelook, sa densité de pixels est de 299 PPI.Il a une surface active de 216.96 ((W) × 135.6 ((H) mm, taille de contour de 228.2 ((W) × 148.6 ((H) × 4.45 ((D) mm, avec traitement de surface de Clear, Hard coating, poids net de 125.0/138.0g (Type./Max.).Produit de MLC à transmission, LQ101R1SX03 peut fournir une luminosité d'affichage de 400 cd/m2 900:1 rapport de contraste transmissif, angle de vision 80/80/80/80 (Min.)et un temps de réponse de 25 (type) ((Tr+Td) ms. L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 8 bits pour chaque point, présentant ainsi une palette de couleurs de 16,7M,même avec une performance de gamme de couleurs de 50% (NTSC). Ce produit a adopté 7S6P WLED comme son système de rétroéclairage qui a été placé comme type de lumière Edge et ont une durée de vie de 10K heures, le pilote de rétroéclairage externe est en outre nécessaire.
