Détails sur le produit:
|
| Marque: | Aiguisée | Modèle: | LQ070Y5DG02 |
|---|---|---|---|
| Format des pixels: | Pour les appareils électroniques, le nombre de couleurs est calculé à partir de l'indice de couleur. | Taille diagonale: | 7,0 pouces |
| Luminance: | 380 cd/m2 (typique) | Source de lumière: | CCFL [1 pièces], 10K heures, conducteur non qualifié |
| Type d'interface: | RGB parallèle (1 ch, 6 bits), 50 broches FPC | Environnement: | Température de fonctionnement: -30 ~ 85 °C; Température de stockage: -40 ~ 85 °C; Niveau de vibratio |
| Mettre en évidence: | Affichage de TFT LCD de dièse de CCFL,Écran tactile de WLED LVDS TFT |
||
La série LQ070 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03
| Taille du panneau: | 7.0 pouces | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Résolution | Disposition des pixels | Piste de points (W × H) | La hauteur des pixels (W × H) |
| 800 ((RGB) × 480, WVGA | Bandes verticales RVB | 00,065 × 0,1735 mm | 0.195 × 0,1735 mm [134 PPI] | |
| Taille mécanique: | Zone active (W × H) | Surfaces de bordure (W × H) | Dimension du contour (W × H) | Profondeur du contour |
| 156 × 82,8 mm | 157.7 × 84,75 mm | 168 × 94 mm | 8.85/11.75 (type/max.) mm | |
| Caractéristiques du schéma: | Style du formulaire | Ratio d'aspect | Les orientations | Style de forme |
| Rectangle plat | 17:9 (W: H) | Type de paysage | ||
| Fixation: | Sans | |||
| Autres caractéristiques: | Couverture du panneau | Le poids | Surface | |
| - | 185 g (max.) | Les produits à base d'alcool | ||
| Informations de base: | Lumière | Mode de fonctionnement | Ratio de contraste |
|---|---|---|---|
| 380 cd/m2 (typique) | TN, normalement blanc, transmissif | 1001 (min.) (transmissif) | |
| L'angle de vue (L/R/U/D) | Direction de la vue | Vitesse de réponse | |
| Le produit doit être présenté à l'essai. | À 6 heures. | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Couleur d' affichage: | Température de couleur | Nombre de couleurs | Couleur blanche |
| 6485K | 262K (6 bits) | X: Je ne sais pas.0.313; Y:0.329 |
| Consommation électrique: | 4.5W (type) |
|---|---|
| Taux d' image: | 60 Hz |
| Vérifier à l' inverse: | Oui (U/D, L/R) |
| Signal électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
|---|---|---|---|---|---|---|
| Le système de détection doit être équipé d'un dispositif de détection de l'échappement. | 5Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | - | ||||
| Voltage pour les signaux d'affichage: | La fréquence d'écoulement de l'électricité est de 0,8 VSHD. | |||||
| Caractéristiques de l' interface: | Position | Le type | Interface | |||
| - | CFP | RGB parallèle (1 ch, 6 bits) | ||||
| Interface du signal: | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| 1 pièces | 50 broches | |||||
| Caractéristiques du rétroéclairage: | Le type | Position | Forme | Montant | Vie (Heures) | Remplacement |
|---|---|---|---|---|---|---|
| CCFL | Type de lumière de bord | en forme de U | 1 pièces | 10K (min.) | - | |
| CCFL électrique: | Entrée courante | Voltage d'entrée | Consommation | |||
| 6.0 ± 0,5 mA | Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur. | 4.32W (type.) | ||||
| Voltage d'allumage | Fréquence de la lampe | |||||
| Pour les appareils à haute tension, la température maximale est de 2100/2200V (max.) | "Précédent de fabrication" désigne un produit qui est fabriqué à partir de matériaux de la catégorie 1 de la présente directive. | |||||
| Caractéristiques de l' interface: | Position | Le type | Conducteur CCFL | |||
| - | Connecteur | Je ne veux pas. | ||||
| Détails de l'interface | Marque | Modèle | Montant | La hauteur de la broche | Des épingles | Affectation de broches |
| JST | BHSR-02VS-1 | 1 pièces | 3.5 mm | 2 broches | Le numéro de série BLL-2PINS-HL | |

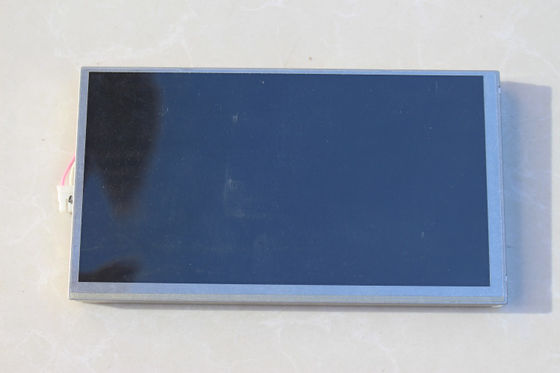

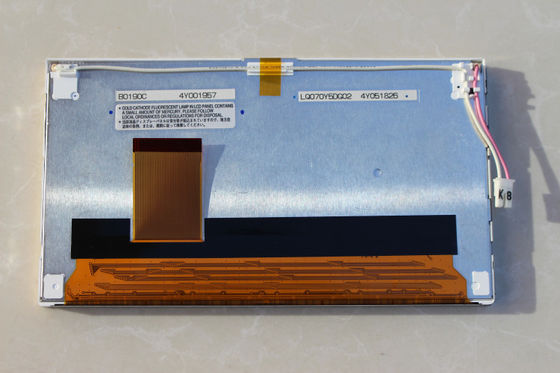

LQ070Y5DG02 prend en charge l'affichage800 (RGB) × 480Il est équipé d'un écran à écran plat (WVGA) avec un rapport d'aspect de 17:9 (W:H), dont les pixels sont disposés en bande verticale RVB. En ce qui concerne les détails mécaniques, il présente une surface active de 156 mm × 82,8 mm × 168 mm × 94 mm × 11 mm.75 (D) mm, taille de la zone de vision de 157,7 mm × 84,75 mm, avec traitement de surface d'Antiglare, poids net de 185 g (max.).LQ070Y5DG02 peut fournir une luminosité d'affichage de 380 cd/m21 rapport de contraste transmissif, angle de vision 65/65/60/65 (type) (CR≥10) (L/R/U/D), meilleure direction de vision à 6 heures et temps de réponse de 30/50 (type) (Tr/Td) ms.L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 6 bits pour chaque point, présentant ainsi une palette de couleurs de 262K. Ce produit a adopté 1 PC CCFL comme son système de rétroéclairage qui a été placé comme type de lumière Edge et ont une durée de vie de 10K heures,le pilote de rétroéclairage externe est nécessaire en plus.
