Détails sur le produit:
|

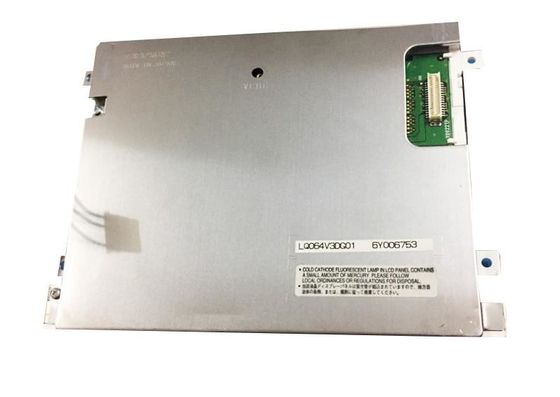

Modèle de panneau: | LQ064V3DG02 | Marque de panneau: | Dièse |
---|---|---|---|
ÉCLAT: | ² de 325 cd/m (type.) | taille de panneau: | 6.4INCH |
Type de lampe: | 2 PCs CCFL, heures 50K, sans conducteur | RÉSOLUTION: | 640 (RVB) ×480, VGA, 124PPI |
Interface de signal: | RVB parallèle (1 ch, 6 mordus), connecteur mâle 31 | Environnement: | Temp de opération. : -30 | °C 80 ; Temp de stockage. : -30 | °C 80 ; Niveau de vibration : 2.0G (² d |
Surligner: | Affichage de TFT LCD de dièse de QVGA,Panneau pointu de TFT de symétrie |
LQ064 série LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
Données de base : | Luminance | ² de 325 cd/m (type.) | Rapport de contraste | 350 : 1 (type.) (transmissif) |
---|---|---|---|---|
Bonne vue à | 12 heures | Vitesse de réponse | 8/21 (type.) (Tr/Td) (Mme) | |
Angle de visualisation | 70/70/70/40 (type.) (CR≥5) | Mode opérationnel | TN, normalement blanc, transmissif | |
Représentation de couleur : | Chromaticité | Wx : 0,313 ; Wy : 0,329 | Couleur de soutien | 262K (6-bit) |
La température de couleur | 6485K | Uniformité blanche | - |
Caractéristiques de pixel : | Nombre de pixel | 640 (RVB) ×480 [VGA] | Disposition | Rayure verticale de RVB |
---|---|---|---|---|
Dot Pitch (W×H) | 0.068×0.204 millimètre | Lancement de pixel (W×H) | 0.204×0.204 millimètre [124PPI] | |
Taille physique : | Visionnement actif | 130,56 (W)×97.92 (H) millimètre | De façon générale obscurcissez. | 161,3 (W)×117 (H) millimètre |
Ouverture d'encadrement | 135,3 (W)×103.0 (H) millimètre | Profondeur globale | 12,0 (type.) millimètres | |
Caractéristiques d'ensemble : | Forme de forme | Rectangle plat | Orientation | Type de paysage |
Allongement (W : H) | 4:3 | Formez le style | ||
Fixation : | Trous de montage de visage (4-Ф3.2) sur les lingots gauches et droits | |||
L'autre détail : | La masse | 280g (maximum) | Surface | Anti-éblouissant |
Signal électrique : | Courant d'entrée | 290/200mA (type.) (ICC) | Tension d'entrée | 3.3/5.0V (type.) (VCC) | ||
---|---|---|---|---|---|---|
Consommation | - | Interface de signal | RVB parallèle (1 ch, bit 6) | |||
Tension de logique pour des signaux : | -0.3V≤VIL≤0.9V ; 2.3V≤VIH≤5.5V | |||||
Caractéristiques d'interface : | Position | - | Type physique | Connecteur | ||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Pin Amount | Pin Assignment |
HEURES | DF9BA-31P-1V | PCs 1 | 1,0 millimètres | 31 bornes | DRGB-31P1C6B-010K |
Caractéristiques de lampe : | Forme de lampe | Droit | Type de lampe | CCFL | Position | Type de balisage du bord de piste (côté inférieur) |
---|---|---|---|---|---|---|
Échange | - | Quantité | 2 PCs | La vie | 50K (type.) (heures) | |
Lampe électrique : | Courant d'entrée | 10.0±1.0mA | Tension d'entrée | 370±40V | ||
Fréquence | 35/80KHz (mn/maximum) | Tension d'ouverture | - | |||
Caractéristiques d'interface : | Position | - | Type physique | Connecteur | ||
Détail d'interface : | Marque | Modèle | Quantité | Pin Pitch | Pin Amount | Pin Assignment |
JST | BHR-04VS-1 | PCs 1 | 4,0 millimètres | 4 bornes | BLL-4PINS-HHNL | |
Conducteur de contre-jour : | Non |
LQ064V3DG02 soutient l'affichage 640 (RVB) ×480 (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 130,56 (W)×97.92 (H) millimètre, taille d'ensemble de 161,3 (W)×117 (H) millimètre, regardant la taille de secteur de 135,3 (W)×103.0 (H) millimètre, avec le treament extérieur du poids net anti-éblouissant et de 280g (maximum). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ064V3DG02 fournit le rapport transimissive de contraste de 350:1 d'éclat d'affichage de ² de 325 cd/m, 70/70/70/40 (type.) (CR≥5) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 12 heures, et le temps de réponse de 8/21 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K. Ce produit a adopté 2 PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (côté inférieur) et avoir un temps de vie active des heures 50K, conducteur externe de contre-jour est nécessaire en plus.
