Détails sur le produit:
|
| Taille du panneau: | 3.8 pouces | Modèle de panneau: | LQ038Q7DB03R |
|---|---|---|---|
| Marque de panneau: | Aiguisée | Lumière: | 90 cd/m2 |
| Type de lampe: | 9S1P WLED, 10K heures, sans conducteur | Interface du signal: | RGB parallèle (1 ch, 6 bits), 61 broches FPC |
| Résolution: | 240 ((RGB) × 320, QVGA, 105 PPI | Environnement: | Température de fonctionnement: 0 ~ 50 °C; Température de stockage: -25 ~ 70 °C |
| Mettre en évidence: | Panneau de LVDS TFT LCD,Écran tactile de WLED LVDS TFT |
||

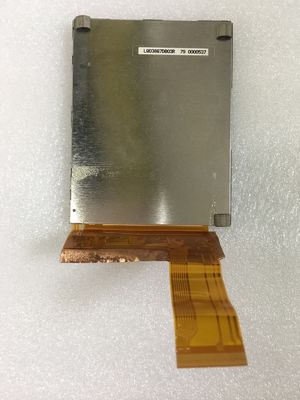

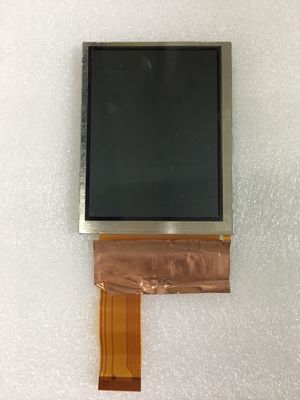

La série LQ038 LQ038Q7DB03R
| Taille de l' écran: | 3.8 " | |||
|---|---|---|---|---|
| Caractéristiques des pixels: | Nombre de pixels | Format des pixels | Piste de pointe (H × V) | Pôle de pixels (H × V) |
| 240 (RGB) × 320, QVGA | Bandes verticales RVB | 00,080 × 0,240 mm | 0.240 × 0,240 mm [105 PPI] | |
| Taille mécanique: | La zone d'affichage (H × V) | L'ouverture de l'oreiller (H × V) | Dimension globale (H × V) | Profondeur globale |
| 57.6 × 76,8 mm | 61.2×80,4 mm | Pour les appareils de traitement des gaz: | 30,4 ± 0,25 mm | |
| Caractéristiques du schéma: | Forme de forme | Ratio d'aspect (H: V) | Les orientations | Style de forme |
| Rectangle plat | 3:4 | Type de portrait | ||
| Autres spécifications: | La masse | Couverture du panneau | Traitement de surface | |
| 42.0g (type) | - | Couche dure (3H) | ||
| Taux de rafraîchissement | 60 Hz |
|---|---|
| Vérifier à l' inverse: | Oui (U/D, L/R) |
| Caractéristiques du rétroéclairage: | Le type | Position | Vie (Heures) | Montant | Forme | Remplacement |
|---|---|---|---|---|---|---|
| L'équipement | Type de lumière de bord | 10K (type) | 9S1P | 1 chaîne | - | |
| WLED électrique: | Voltage d'entrée | Courant d'entrée | Consommation d'électricité | |||
| 32.4/36.0V (type/max.) | Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure. | Le système de régulation de l'électricité doit être équipé d'un système de régulation de l'électricité. | ||||
| Caractéristiques de l' interface: | État du conducteur WLED | Type physique | Position de l'interface | |||
| Je ne veux pas. | Inclus dans l'interface du signal du panneau | - | ||||
| Informations de base: | Luminance | Mode de travail | Ratio de contraste |
|---|---|---|---|
| 90 cd/m2 (type) | TN, normalement blanc, transflectant | 751 (type) (transmissif) 8:1 (type) (réflectif) | |
| Une bonne vue sur | Angle de vue | Temps de réponse | |
| À 6 heures. | 40/40/40/40 (type) (CR≥2) | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Couleur d' affichage: | Température de couleur: | Couleur de support | Coordonnées de couleur |
| 7203K | 262K (6 bits) | X: Je ne sais pas.0.300; Y:0.330 | |
| 1931 Couleur Gamlt: | Ratio NTSC | Couverture sRGB | Couverture RGB Adobe |
| 18% | 24% | 18% | |
| Couverture DCI-P3 | Couverture du Rec.2020 | Les commentaires | |
| 18% | 13% | Les caractéristiques de l'appareil sont les suivantes:709, BT.709), Rec.2020 (BT.2020) | |
| Uniformité blanche: | 1.17/1.33 (Type/Max.) ((9 points) | ||
| Performance: | Technologie 3D | Visibilité extérieure | Réflexion |
| - | Légible à la lumière du soleil | 7.0/11% (min.Typ.) | |
| Signal électrique: | Voltage d'entrée | Courant d'entrée | Consommation d'électricité | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-15.0V (type) ((VSHA/VSHD/VDD/VSS) | 5.0/1.8/0.05/-0.03mA (Type) ((ISHA/ISHD/IDD/IEE) | Le système de régulation de l'électricité doit être équipé d'un système de régulation de l'électricité. | ||||
| Caractéristiques de l' interface: | Type de signal | Type physique | Position de l'interface | |||
| RGB parallèle (1 ch, 6 bits) | CFP | - | ||||
| Détails de l' interface: | Nom de marque | Nom du modèle | Montant | Des épingles | La hauteur de la broche | Configuration des broches |
| 1 pièces | 61 épingles | |||||
LQ038Q7DB03R prend en charge l'affichage240 (RGB) × 320Il est équipé d'un écran QVGA (QVGA) avec un rapport d'aspect de 3:4 (W:H), dont les pixels sont disposés en bande verticale RVB.taille de la zone d'observation de 61.2 ((W) × 80.4 ((H) mm, avec traitement de surface de revêtement dur (3H), poids net de 42,0 g (type). En tant que produit TN, normalement blanc, transflectif LCM, LQ038Q7DB03R peut fournir une luminosité d'affichage de 90 cd/m2 75:1 rapport de contraste émissif, 8:1 (typique) rapport de contraste réfléchissant, angle de vision de 40/40/40/40 (typique) (CR≥2) (L/R/U/D), meilleure direction de vision à 6 heures et temps de réponse de 30/50 (typique) (Tr/Td) ms.L'échelle de gris ou la luminosité du sous-pixel est déterminée par un signal d'échelle de gris de 6 bits pour chaque point, présentant ainsi une palette de couleurs de 262K, également avec une performance de gamme de couleurs de 18% (NTSC).Ce produit a adopté 9S1P WLED comme son système de rétroéclairage qui a été placé comme type de lumière Edge et ont une durée de vie de 10K heures, un pilote de rétroéclairage externe est également nécessaire.
