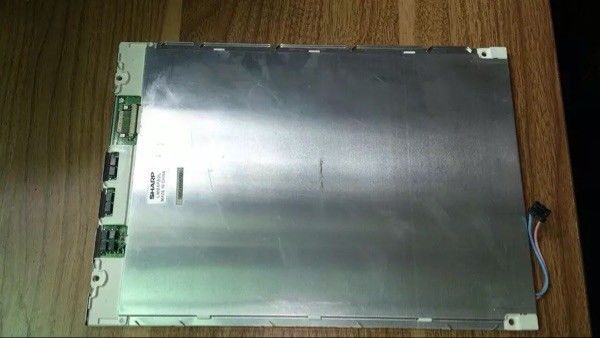

Détails sur le produit:
|
modèle: | LM64P89N | marque: | Dièse |
---|---|---|---|
Type: | FSTN-LCD, LCM | Luminance: | ² de 75 cd/m (type.) |
Taille diagonale: | 10,4 pouces | Format de pixel: | 640×480 [VGA] 76PPI |
Source lumineuse: | CCFL [1 PCs], heures 25K, SANS conducteur | Environnement: | Température de fonctionnement : 0 | °C 50 ; Température de stockage : -25 | °C 60 |
Surligner: | Écran de TFT LCD de dièse de SVGA,Panneau industriel d'affichage à cristaux liquides de XGA,Affichage de LVDS TFT LCD |
Données de base : | Marque | Modèle | Type | Alias modèle |
---|---|---|---|---|
DIÈSE | LM64P89N | FSTN-LCD, LCM | - | |
Fiabilité : | RoHS | Température de fonctionnement | Température de stockage | Résistance de vibration |
0 | °C 50 | -25 | °C 60 | - |
Données de base : | Éclat | Mode opérationnel | Rapport de contraste |
---|---|---|---|
² de 75 cd/m (type.) | STN, noir/blanc (positif), transmissif | 18:1 (type.) (transmissif) | |
Angle de visualisation (L/R/U/D) | Direction de visionnement | Vitesse de réponse | |
20/25/20/10 (type.) (CR≥4) | - | 200/150 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur | Quantité de couleur | Chromaticité blanche de couleur |
- | Monochrome | - |
Taille de panneau : | 10,4 pouces | |||
---|---|---|---|---|
Caractéristiques de pixel : | Résolution | Disposition de pixel | Dot Pitch (W×H) | Lancement de pixel (W×H) |
640×480, VGA | Rectangle | 0.330×0.330 millimètre | 0.330×0.330 millimètre [76PPI] | |
Taille mécanique : | Secteur actif (W×H) | Région d'encadrement (W×H) | Dimension d'ensemble (W×H) | Profondeur d'ensemble |
211.17×158.37 millimètre | 223.0×169.0 millimètre | 286×190 millimètre | 7,0 (maximum) millimètres | |
Caractéristiques d'ensemble : | Style de forme | Allongement | Orientation | Formez le style |
Rectangle plat | 4:3 (W : H) | Type de paysage | ||
Fixation : | Trous de montage de visage (4-Φ3) sur l'encadrement gauche et droit | |||
D'autres caractéristiques : | Couverture de panneau | Poids | Surface | |
- | 450g (type.) | Revêtement anti-éblouissants et durs (3H) |
Caractéristiques de contre-jour : | Type | Position | Forme | Quantité | La vie (heures) | Remplacement |
---|---|---|---|---|---|---|
CCFL | Type de balisage du bord de piste | - | PCs 1 | 25K (type.) | - | |
CCFL électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
5.0/6.0mA (type. /Max.) | 500V (type.) | 2.1W (type.) | ||||
Tension d'ouverture | Fréquence de lampe | |||||
1000/1500V (mn/maximum) | ||||||
Caractéristiques d'interface : | Position | Type | Conducteur de CCFL | |||
- | Connecteur | Non | ||||
Détail d'interface | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
MITSUMI | M63M83-04 | PCs 1 | 2,5 millimètres | 4 bornes | BLL-4PINS-HNNL |
Signal électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
---|---|---|---|---|---|---|
24/36mA (type. /Max.) | 5.0V (type.) | 450/680mW (type. /Max.) | ||||
Caractéristiques d'interface : | Position | Type | Interface | |||
- | Connecteur | Données parallèles (4-bit) | ||||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
molex | 53261-1510 | PCs 1 | 1,25 millimètres | 15 bornes |
LM64P89N soutient l'affichage 640×480 (VGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans le rectangle. Quant au détail mécanique, il comporte le secteur actif de 211,17 (W)×158.37 (H) millimètre, taille d'ensemble de 286 (W)×190 (H)×7 (D) millimètre, regardant la taille de secteur de 223,0 (W)×169.0 (H) millimètre, avec le treament extérieur de revêtement anti-éblouissant et dur (3H), poids net de 450g (type.). Comme STN, le noir/blanc (positif), produit transmissif de LCM, boîte de LM64P89N fournit le rapport transimissive de contraste de 18:1 d'éclat d'affichage de ² de 75 cd/m, 20/25/20/10 (type.) (CR≥4) (L/R/U/D) angle de visualisation, et temps de réponse de 200/150 (type.) (Tr/Td) Mme, de ce fait présentant une palette de couleurs monochromes. Ce produit a adopté 1 les PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste et a un temps de vie active des heures 25K, conducteur externe de contre-jour est nécessaire en plus.
