Détails sur le produit:
|
Marque de panneau: | Dièse | Modèle de panneau: | LM5Q32 |
---|---|---|---|
Éclat: | ² de 120 cd/m (type.) | Résolution: | 320 (RVB) ×240, QVGA, 80PPI |
taille de panneau: | 5,0" | Type de lampe: | 1 PCs CCFL, heures 15K, sans conducteur |
Interface de signal: | Données parallèles (à 8 bits), connecteur mâle 20 | Environnement: | Temp de opération. : 0 | °C 50 ; Temp de stockage. : -25 | °C 65 |
Surligner: | Écran de TFT LCD de dièse de SVGA,Panneau industriel d'affichage à cristaux liquides de XGA,Affichage de LVDS TFT LCD |
Données de base : | Éclat | ² de 120 cd/m (type.) | Rapport de contraste | 30:1 (type.) (transmissif) |
---|---|---|---|---|
Angle de visualisation | 35/35/15/25 (type.) (CR≥5) | Mode optique | STN, normalement noir, transmissif | |
Direction de visionnement | 6 heures | Temps de réponse | 150/50 (type.) (Tr/Td) (Mme) | |
Représentation de couleur : | Chromaticité | Wx : 0,290 ; Wy : 0,300 | Nombres de couleur | Couleur |
La température de couleur | 8558K | Uniformité blanche | - |
Caractéristiques de pixel : | Format de pixel | 320 (RVB) ×240 [QVGA] | Dot Pitch | 0.105×0.315 millimètre (H×V) |
---|---|---|---|---|
Configuration | Rayure verticale de RVB | Lancement de pixel | 0.315×0.315 millimètre (H×V) [80PPI] | |
Taille mécanique : | Zone d'exposition | 100.8×75.6 millimètre (H×V) | Région d'encadrement | 103.4×78.3 millimètre (H×V) |
Décrivez faible. | 134×113 millimètre (H×V) | Profondeur d'ensemble | 10,5 (maximum) millimètres | |
Caractéristiques d'ensemble : | Facteur de forme | Rectangle plat | Orientation | Type de paysage |
Allongement | 4:3 (H : V) | Formez le style | ||
D'autres caractéristiques : | Poids | 150g (type.) | Surface | - |
Caractéristiques de contre-jour : | Forme de lampe | Droit | Type de lampe | CCFL | Temps de la vie | 15K (mn) (heures) |
---|---|---|---|---|---|---|
Remplacement | - | Quantité | PCs 1 | Position | Type de balisage du bord de piste (côté supérieur) | |
Lampe électrique : | Entrée de tension | 720V (type.) | Entrée actuelle | 4.0±1mA | ||
Fréquence | 30/80KHz (mn/maximum) | Tension éjectrice | 1280/1600V (maximum) (Ta=+25/0℃) | |||
Consommation | 2.9W (type.) | |||||
Caractéristiques d'interface : | Type | Connecteur | Position | - | Conducteur de lampe | Non |
Détail d'interface : | Marque | Modèle | Pin Pitch | Goupilles | Quantité | Configuration |
JST | BHR-03VS-1 | 4,0 millimètres | 3 bornes | PCs 1 | BLL-3PINS-HNL |
Système de signal : | Données parallèles (à 8 bits) | Tension de logique | - | |||
---|---|---|---|---|---|---|
Signal électrique : | Entrée de tension | 5.0V (type.) | Entrée actuelle | 3/5mA (type. /Max.) | ||
Consommation | 310/400mW (type. /Max.) | |||||
Caractéristiques d'interface : | Type | Connecteur | Position | - | ||
Détail de connecteur : | Marque | Modèle | Pin Pitch | Goupilles | Quantité | Configuration |
FCI | SFR20R-1ST | 0,8 millimètres | 20 bornes | PCs 1 |

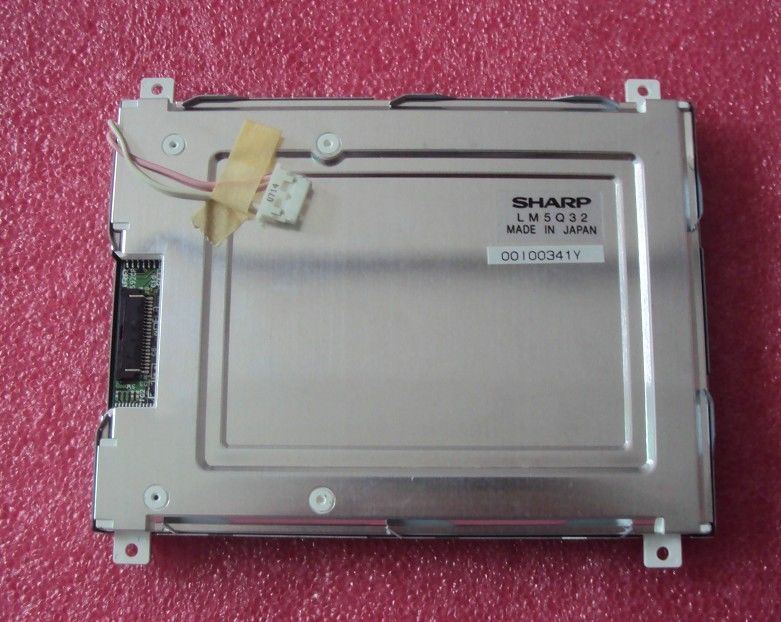

LM5Q32 soutient l'affichage 320 (RVB) ×240 (QVGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 100,8 (W)×75.6 (H) millimètre, taille d'ensemble de 134 (W)×113 (H)×10.5 (D) millimètre, regardant la taille de secteur de 103,4 (W)×78.3 (H) millimètre, poids net de 150g (type.). Comme STN, le produit normalement noir et transmissif de LCM, la boîte LM5Q32 fournit le rapport transimissive de contraste de 30:1 d'éclat d'affichage de ² de 120 cd/m, 35/35/15/25 (type.) (CR≥5) (L/R/U/D) angle de visualisation, meilleure direction de vue sur 6 heures, et temps de réponse de 150/50 (type.) (Tr/Td) Mme, de ce fait présentant une palette de couleurs de couleur. Ce produit a adopté 1 les PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste (côté supérieur) et avoir un temps de vie active des heures 15K, conducteur externe de contre-jour est nécessaire en plus.
