Détails sur le produit:
|
Modèle de panneau: | LM32K10 | Marque de panneau: | Dièse |
---|---|---|---|
Résolution: | 320×240, QVGA, 84PPI | taille de panneau: | 4.7INCH |
Éclat: | ² de 50 cd/m (type.) | Interface de signal: | Données parallèles (4-bit), connecteur mâle 12 |
Environnement: | Temp de opération. : 0 | °C 45 ; Temp de stockage. : -25 | °C 60 | Type de lampe: | 1 PCs CCFL, sans conducteur |
Surligner: | Écran de TFT LCD de dièse de SVGA,Panneau industriel d'affichage à cristaux liquides de XGA,Affichage de LVDS TFT LCD |
Données de base : | Éclat | Mode opérationnel | Rapport de contraste |
---|---|---|---|
² de 50 cd/m (type.) | STN, noir/blanc (positif) | 10:1 (type.) (transmissif) | |
Angle de visualisation (L/R/U/D) | Direction de visionnement | Vitesse de réponse | |
- | - | 100/150 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur | Quantité de couleur | Chromaticité blanche de couleur |
- | Monochrome | - |
Taille de panneau : | 4,7 pouces | |||
---|---|---|---|---|
Caractéristiques de pixel : | Résolution | Disposition de pixel | Dot Pitch (W×H) | Lancement de pixel (W×H) |
320×240, QVGA | Rectangle | 0.300×0.300 millimètre | 0.300×0.300 millimètre [84PPI] | |
Taille mécanique : | Secteur actif (W×H) | Région d'encadrement (W×H) | Dimension d'ensemble (W×H) | Profondeur d'ensemble |
95.97×71.97 millimètre | 100.0×76.0 millimètre | 148×96 millimètre | 8,0 (maximum) millimètres | |
Caractéristiques d'ensemble : | Style de forme | Allongement | Orientation | Formez le style |
Rectangle plat | 4:3 (W : H) | Type de paysage | ||
D'autres caractéristiques : | Couverture de panneau | Poids | Surface | |
- | 140g (type.) | - |
Signal électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
---|---|---|---|---|---|---|
12.5mA (type.) | 5.0V (type.) | - | ||||
Tension pour des signaux d'affichage : | 192/288mW (type. /Max.) | |||||
Caractéristiques d'interface : | Position | Type | Interface | |||
- | Connecteur | Données parallèles (4-bit) | ||||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
molex | 52103-1217 | PCs 1 | 1,0 millimètres | 12 bornes |
Caractéristiques de contre-jour : | Type | Position | Forme | Quantité | La vie (heures) | Remplacement |
---|---|---|---|---|---|---|
CCFL | Type de balisage du bord de piste | - | PCs 1 | - | - | |
CCFL électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
5.0±1mA | 250±25V | 1.25W (type.) | ||||
Caractéristiques d'interface : | Position | Type | Conducteur de CCFL | |||
- | Fil | Non |

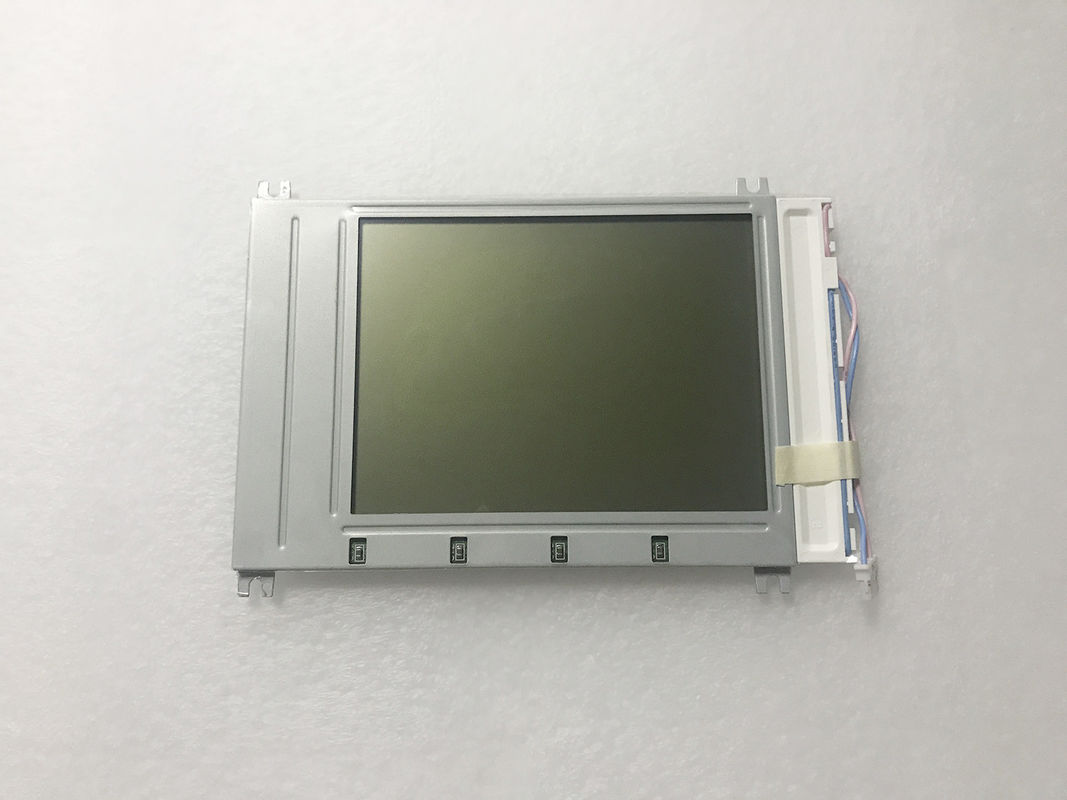

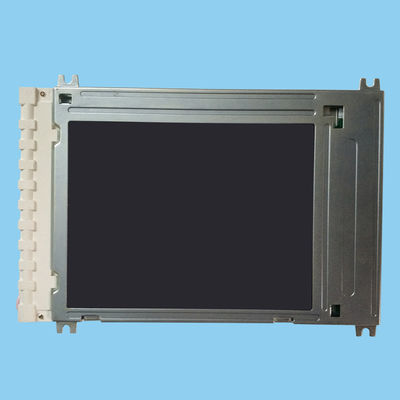

LM32K10 soutient l'affichage 320×240 (QVGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans le rectangle. Quant au détail mécanique, il comporte le secteur actif de 95,97 (W)×71.97 (H) millimètre, taille d'ensemble de 148 (W)×96 (H) millimètre, regardant la taille de secteur de 100,0 (W)×76.0 (H) millimètre, poids net de 140g (type.). Comme STN, produit de noir/blanc (positif) de LCM, la boîte LM32K10 fournit le rapport transimissive de contraste de 10:1 d'éclat d'affichage de ² de 50 cd/m, et le temps de réponse de 100/150 (type.) (Tr/Td) Mme, de ce fait présentant une palette de couleurs monochromes. Ce produit a adopté 1 les PCs CCFL car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste, conducteur externe de contre-jour est nécessaire en plus.
