Détails sur le produit:
|
Name modèle: | LQ036Q1DA01 | Taille de l'écran: | 3,6 pouces |
---|---|---|---|
Disposition: | Rayure verticale de RVB | Luminance: | ² de 280 cd/m (type.) |
Contour (millimètres): | 82,8 × 69,7 (H×V×D) | Contre-jour: | 7S1P WLED, aucun conducteur |
Nombre de pixel: | 320 (RVB) ×240 (QVGA) 112PPI | Max. Ratings: | Temp de stockage. : -20 | Temp de opération de 70 °C. : -10 | °C 60 |
Surligner: | Affichage d'affichage à cristaux liquides d'intense luminosité de WLED,Écran de CCFL TFT LCD,Affichage de TFT LCD de dièse de SVGA |
Taille de panneau : | 3,6 pouces | |||
---|---|---|---|---|
Caractéristiques de pixel : | Résolution | Disposition de pixel | Dot Pitch (W×H) | Lancement de pixel (W×H) |
320 (RVB) ×240, QVGA | Rayure verticale de RVB | 0.076×0.227 millimètre | 0.227×0.227 millimètre [112PPI] | |
Taille mécanique : | Secteur actif (W×H) | Région d'encadrement (W×H) | Dimension d'ensemble (W×H) | Profondeur d'ensemble |
72.5×54.4 millimètre | 77.0×59.0 millimètre | 82.8×69.7 millimètre | 3,3 (type.) millimètres | |
Caractéristiques d'ensemble : | Style de forme | Allongement | Orientation | Formez le style |
Rectangle plat | 4:3 (W : H) | Type de paysage | ||
D'autres caractéristiques : | Couverture de panneau | Poids | Surface | |
- | 37.0g (type.) | Revêtement dur (3H) |
Signal électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
---|---|---|---|---|---|---|
3.5/1.4/0.04/-0.04mA (type.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-12.0V (type.) (VSHA/VSHD/VDD/VEE) | - | ||||
Caractéristiques d'interface : | Position | Type | Interface | |||
- | FPC | RVB parallèle (1 ch, bit 6) | ||||
Interface de signal : | Marque | Modèle | Quantité | Pin Pitch | Goupilles | Pin Assignment |
PCs 1 | 51 bornes |
Débit d'images : | 60Hz |
---|---|
Balayage inverse : | Oui (U/D, L/R) |
Données de base : | Éclat | Mode opérationnel | Rapport de contraste |
---|---|---|---|
² de 280 cd/m (type.) | TN, normalement blanc, transmissif | 500:1 (type.) (transmissif) | |
Angle de visualisation (L/R/U/D) | Direction de visionnement | Vitesse de réponse | |
80/80/80/50 (type.) (CR≥5) | 6 heures | 15/30 (type.) (Tr/Td) (Mme) | |
Couleur d'affichage : | La température de couleur | Quantité de couleur | Chromaticité blanche de couleur |
7351K | 262K (6-bit) | X : 0,300 ; Y : 0,320 | |
1931 couleur Gamlt : | Rapport de NTSC | couverture de sRGB | Couverture d'Adobe RVB |
45% | 62% | 47% | |
Couverture DCI-P3 | Couverture Rec.2020 | Remarques | |
47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Caractéristiques de contre-jour : | Type | Position | Forme | Quantité | La vie (heures) | Remplacement |
---|---|---|---|---|---|---|
WLED | Type de balisage du bord de piste | 1 ficelle | 7S1P | - | - | |
WLED électrique : | Entrée actuelle | Entrée de tension | Consommation | |||
17/20mA (type. /Max.) | 25.9/29.4V (type. /Max.) | 440/588mW (type. /Max.) | ||||
Caractéristiques d'interface : | Position | Type | Conducteur de WLED | |||
- | Inclus dans l'interface de signal de panneau | Non |

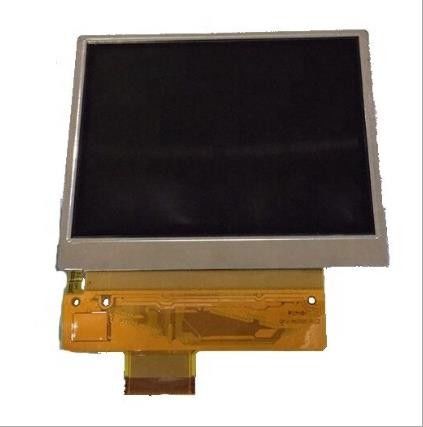

LQ036Q1DA01 soutient l'affichage 320 (RVB) ×240 (QVGA) avec l'allongement du 4:3 (W : H), dont les pixels sont arrangés dans la rayure verticale de RVB. Quant au détail mécanique, il comporte le secteur actif de 72,5 (W)×54.4 (H) millimètre, taille d'ensemble de 82,8 (W)×69.7 (H) millimètre, regardant la taille de secteur de 77,0 (W)×59.0 (H) millimètre, avec le treament extérieur de revêtement dur (3H), le poids net de 37.0g (type.). Comme TN, le produit normalement blanc et transmissif de LCM, la boîte LQ036Q1DA01 fournit le rapport transimissive de contraste de 500:1 d'éclat d'affichage de ² de 280 cd/m, 80/80/80/50 (type.) (CR≥5) (L/R/U/D) l'angle de visualisation, la meilleure direction de vue sur 6 heures, et le temps de réponse de 15/30 (type.) (Tr/Td) gamme de gris de Mme ou de l'éclat du sous-pixel est déterminé avec un signal de gamme de gris de 6 bits pour chaque point, de ce fait présentant une palette de couleurs 262K, aussi avec la représentation de la gamme 45% (NTSC) de couleur. Ce produit a adopté 7S1P WLED car c'est le système de contre-jour qui a été placé en tant que type de balisage du bord de piste, conducteur externe de contre-jour est nécessaire en plus.
